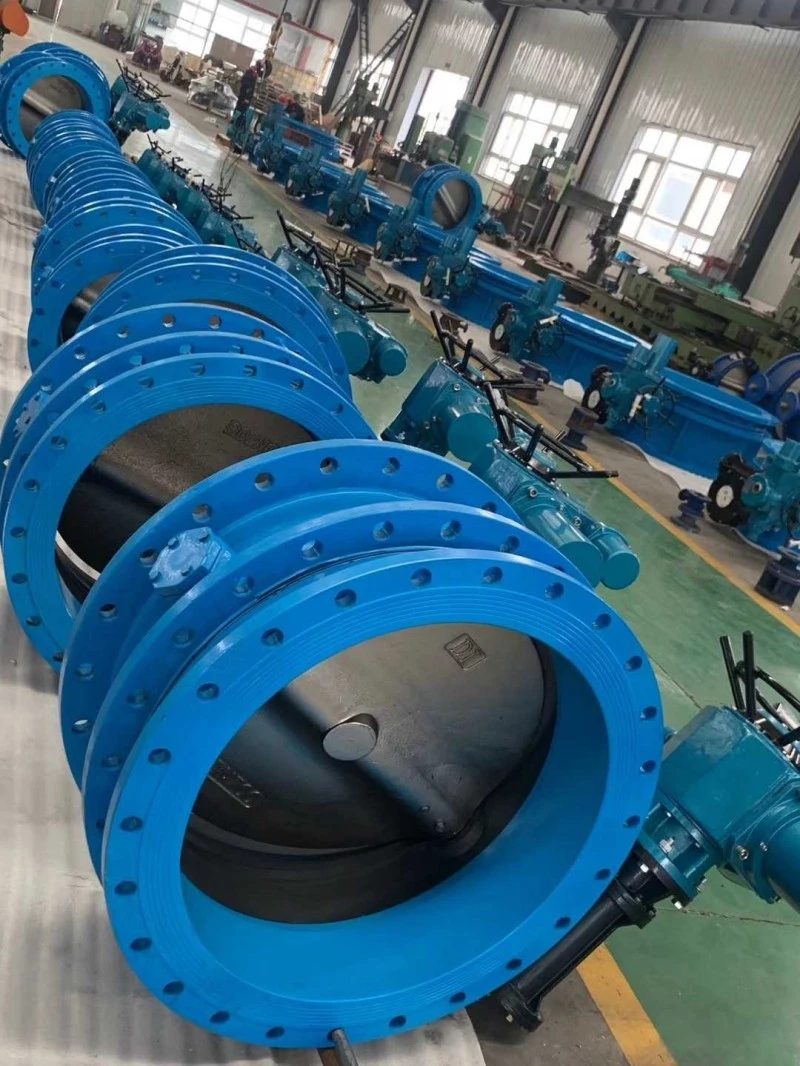

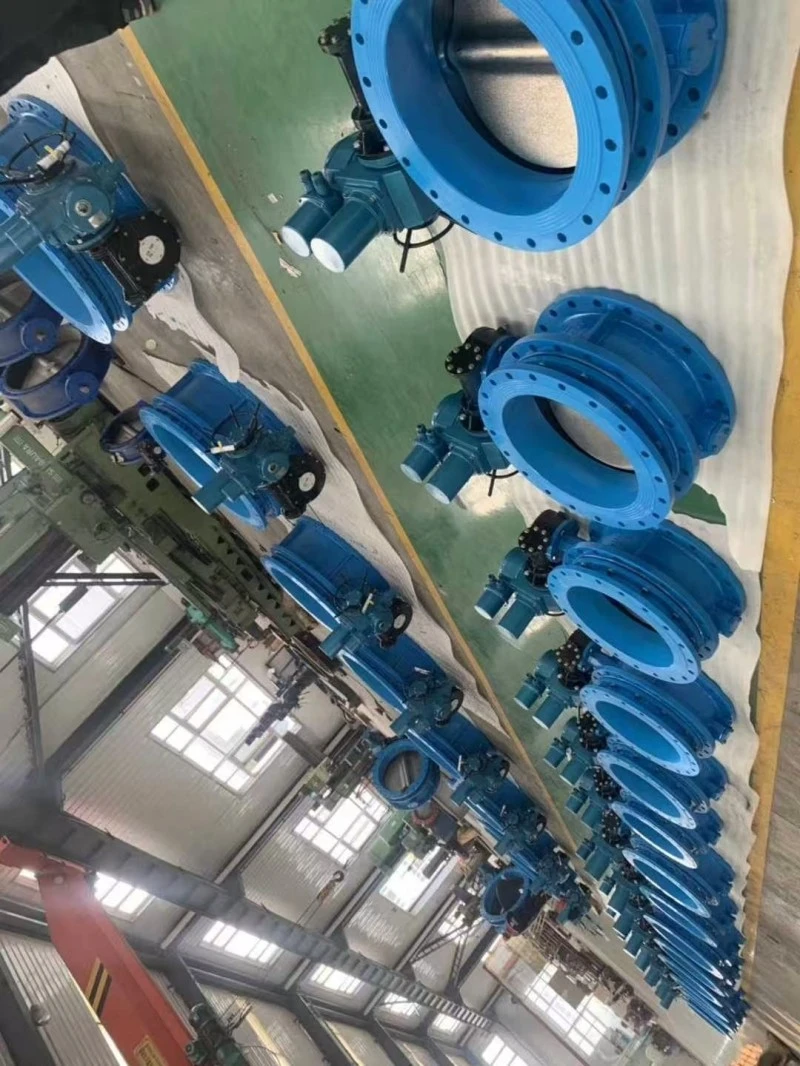

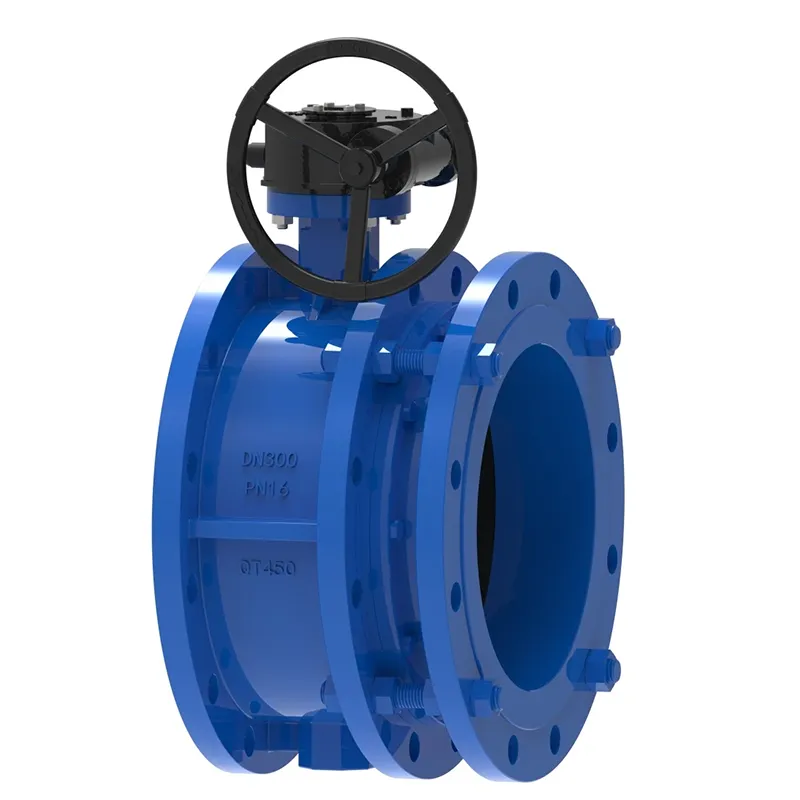

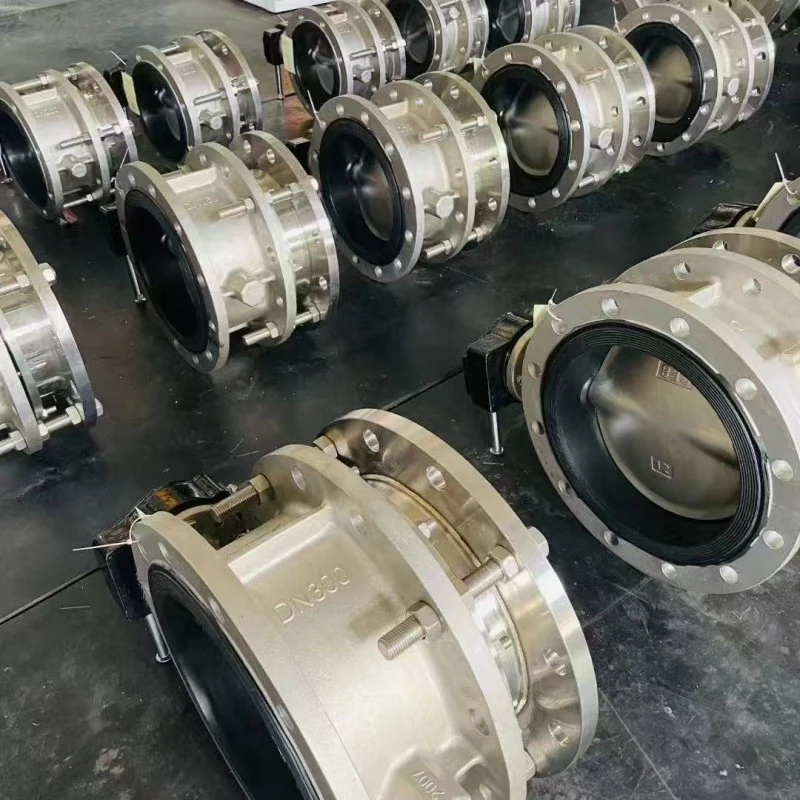

విస్తరణ ఉమ్మడి కేంద్రీకృత బటర్‌ఫ్లై వాల్వ్

అధునాతన టెలిస్కోపిక్ కేంద్రీకృత సీతాకోకచిలుక వాల్వ్ యొక్క సీతాకోకచిలుక ప్లేట్ పైప్‌లైన్ యొక్క వ్యాసం దిశలో వ్యవస్థాపించబడింది. టెలిస్కోపిక్ సీతాకోకచిలుక వాల్వ్ బాడీ యొక్క స్థూపాకార ఛానెల్‌లో, డిస్క్-ఆకారపు సీతాకోకచిలుక ప్లేట్ 0 ° మరియు 90 ° మధ్య భ్రమణ కోణంతో అక్షం చుట్టూ తిరుగుతుంది. 90 ° కు తిప్పినప్పుడు, వాల్వ్ పూర్తిగా తెరవబడుతుంది. ఉష్ణోగ్రతలు ≤ 80 ℃, పెట్రోలియం, రసాయన, ఆహారం, ఔషధ, వస్త్ర, పేపర్‌మేకింగ్, పవర్, నీటి సరఫరా మరియు డ్రైనేజీ, గ్యాస్ పైప్‌లైన్‌లలో ప్రవాహాన్ని నియంత్రించడానికి, మీడియాను అడ్డగించడానికి మరియు పైప్‌లైన్ థర్మల్ విస్తరణ మరియు సంకోచాన్ని భర్తీ చేయడానికి ఉపయోగిస్తారు.

ప్రయోజనాలు:

టెలిస్కోపిక్ కేంద్రీకృత సీతాకోకచిలుక వాల్వ్ (నిర్దిష్ట పరిధిలో విస్తరించగలిగే నిర్మాణంతో) వాల్వ్‌ను వేరుచేయడం సులభతరం చేయడమే కాకుండా, పైప్‌లైన్ ఒత్తిడిని తగ్గిస్తుంది మరియు వాల్వ్‌ను రక్షిస్తుంది. అదే సమయంలో, ఇది సీతాకోకచిలుక కవాటాలు మరియు విస్తరణ జాయింట్ల యొక్క సంస్థాపనా పద్ధతిని కూడా కంప్రెస్ చేస్తుంది, ఇది స్థలాన్ని మరింత కాంపాక్ట్ చేస్తుంది. సాధారణంగా, ఈ రకమైన కవాటాలకు ప్రత్యేక నిర్వహణ అవసరం లేదు మరియు స్రావాలు మరియు నిర్లిప్తత కోసం విస్తరణ మరియు సంకోచ భాగాల యొక్క సాధారణ పరిశీలన మాత్రమే అవసరం.

టెలిస్కోపిక్ కేంద్రీకృత సీతాకోకచిలుక వాల్వ్ యొక్క ఇన్‌స్టాలేషన్ పద్ధతి గొప్ప ప్రయోజనాలను కలిగి ఉంది, ఎందుకంటే విస్తరణ ఉమ్మడిని మాత్రమే విడదీయాలి, ఇది చాలా నిర్వహణ స్థలాన్ని ఆదా చేస్తుంది మరియు వాల్వ్ రహిత నిర్వహణను సాధిస్తుంది (సీతాకోకచిలుక కవాటాలు భారీగా ఉంటాయి, విస్తరణ జాయింట్లు తేలికగా ఉంటాయి మరియు శ్రమ తీవ్రత తక్కువగా ఉంటుంది).

ఇన్‌స్టాలేషన్ జాగ్రత్తలు:

1. పైప్‌లైన్ నిర్మాణ స్థలంలో విడదీయబడిన విస్తరణ అంచులతో సీతాకోకచిలుక కవాటాలను విడదీయడం ఖచ్చితంగా నిషేధించబడింది; సైట్‌లోని టెలిస్కోపిక్ సీతాకోకచిలుక వాల్వ్‌ను పదేపదే పొడిగించడం లేదా తగ్గించడం ఖచ్చితంగా నిషేధించబడింది.

2. విస్తరణ వాల్వ్ యొక్క రెండు చివర్లలోని గొట్టాలు తప్పనిసరిగా కేంద్రీకృతమై ఉండాలి మరియు పైపులపై రెండు అంచు ఉపరితలాలు సమాంతరంగా ఉండాలి;

3. ఫ్లాంజ్ ఫిక్సింగ్ బోల్ట్‌లను సుష్టంగా బిగించాలి మరియు ఒక వైపున శక్తితో ఫ్లాంజ్ ఫిక్సింగ్ బోల్ట్‌లను బిగించవద్దు;

4. విస్తరణ పైప్ వాల్వ్ వెనుక ఇన్స్టాల్ చేయబడింది;

5. విస్తరణ వాల్వ్ యొక్క విస్తరణ భాగం పైప్లైన్ యొక్క మూలలో లేదా చివరిలో ఇన్స్టాల్ చేయబడదు.

6. విస్తరణ ఫ్లాంజ్ సీతాకోకచిలుక వాల్వ్ తప్పనిసరిగా సంస్థాపనకు ముందు ఫ్లాట్‌గా ఉంచాలి మరియు ఇష్టానుసారంగా బంప్ చేయకూడదు;

7. టెలిస్కోపిక్ కేంద్రీకృత సీతాకోకచిలుక వాల్వ్ యొక్క నిర్మాణ పొడవు కర్మాగారంలో కనీస పొడవు మరియు సంస్థాపన సమయంలో సంస్థాపన పొడవు (అనగా డిజైన్ పొడవు)కి లాగబడుతుంది;

పైప్‌లైన్‌ల మధ్య పొడవు విస్తరణ సీతాకోకచిలుక వాల్వ్ యొక్క ఇన్‌స్టాలేషన్ పొడవు కంటే ఎక్కువగా ఉన్నప్పుడు, దయచేసి పైప్‌లైన్ అంతరాన్ని సర్దుబాటు చేయండి మరియు దానిని దెబ్బతీయకుండా ఉండటానికి విస్తరణ వాల్వ్‌ను బలవంతంగా లాగవద్దు;

9. టెలిస్కోపిక్ కేంద్రీకృత సీతాకోకచిలుక వాల్వ్ యొక్క సీతాకోకచిలుక వాల్వ్ ఏ స్థితిలోనైనా వ్యవస్థాపించబడుతుంది. ఉష్ణోగ్రత పరిహారం కోసం ఉపయోగించినప్పుడు, పైప్‌లైన్ ఇన్‌స్టాలేషన్ పూర్తయిన తర్వాత, విస్తరణ వాల్వ్ విస్తరణ పైపును బయటకు తీయకుండా నిరోధించడానికి పైప్‌లైన్ అక్షం వెంట రెండు చివర్లలో బ్రాకెట్‌లను వ్యవస్థాపించాలి. బ్రాకెట్ యొక్క మద్దతు శక్తి క్రింది సూత్రం ప్రకారం లెక్కించబడుతుంది మరియు ఆపరేషన్ సమయంలో బ్రాకెట్‌ను తీసివేయడం ఖచ్చితంగా నిషేధించబడింది;

ఎలా ఎంచుకోవాలి:

టెలిస్కోపిక్ కేంద్రీకృత సీతాకోకచిలుక వాల్వ్ యొక్క నిర్మాణ రూపం రెండు రకాలుగా విభజించబడింది: కేంద్రీకృత టెలిస్కోపిక్ సీతాకోకచిలుక వాల్వ్ మరియు అసాధారణ టెలిస్కోపిక్ సీతాకోకచిలుక వాల్వ్. వివిధ ఆపరేటింగ్ మెకానిజమ్‌ల ప్రకారం, దీనిని వార్మ్ గేర్ నడిచే టెలిస్కోపిక్ సీతాకోకచిలుక కవాటాలు, వాయు టెలిస్కోపిక్ సీతాకోకచిలుక కవాటాలు మరియు ఎలక్ట్రిక్ టెలిస్కోపిక్ సీతాకోకచిలుక కవాటాలుగా విభజించవచ్చు.

వివిధ సీలింగ్ పదార్థాల ప్రకారం, ఇది మృదువైన సీల్డ్ టెలిస్కోపిక్ సీతాకోకచిలుక కవాటాలు మరియు మెటల్ హార్డ్ సీల్డ్ టెలిస్కోపిక్ సీతాకోకచిలుక కవాటాలుగా విభజించబడింది.

టెలిస్కోపిక్ కేంద్రీకృత సీతాకోకచిలుక కవాటాలు సాధారణంగా T>80 ℃ ఉష్ణోగ్రతలతో శుభ్రమైన నీటి పైప్‌లైన్‌ల కోసం ఉపయోగించబడతాయి మరియు పైప్‌లైన్‌లు తుప్పు పట్టకుండా ఉంటాయి. హార్డ్ సీల్డ్ టెలిస్కోపిక్ సీతాకోకచిలుక కవాటాలు సాధారణంగా T>425 ℃ ఉష్ణోగ్రతలతో ఆవిరి ఉష్ణ బదిలీ పైప్‌లైన్‌లలో ఉపయోగించబడతాయి. అందువల్ల, టెలిస్కోపిక్ సీతాకోకచిలుక వాల్వ్‌ను ఎంచుకున్నప్పుడు, సరైన ఎంపిక చేయడానికి మీడియం, ఉష్ణోగ్రత, పీడనం మొదలైనవాటిని స్పష్టం చేయడం అవసరం.
