విస్తరించిన స్టెమ్ గేర్ ఫ్లాంజ్ బటర్‌ఫ్లై వాల్వ్ బరీడ్ మరియు ఇన్సులేటెడ్ ఇండస్ట్రియల్ పైప్‌లైన్ సిస్టమ్స్ కోసం ఆపరేషన్ అడ్డంకులను ఎలా పరిష్కరిస్తుంది?

1. కంప్లీట్ స్ట్రక్చరల్ కంపోజిషన్ మరియు కోర్ వర్కింగ్ ప్రిన్సిపల్

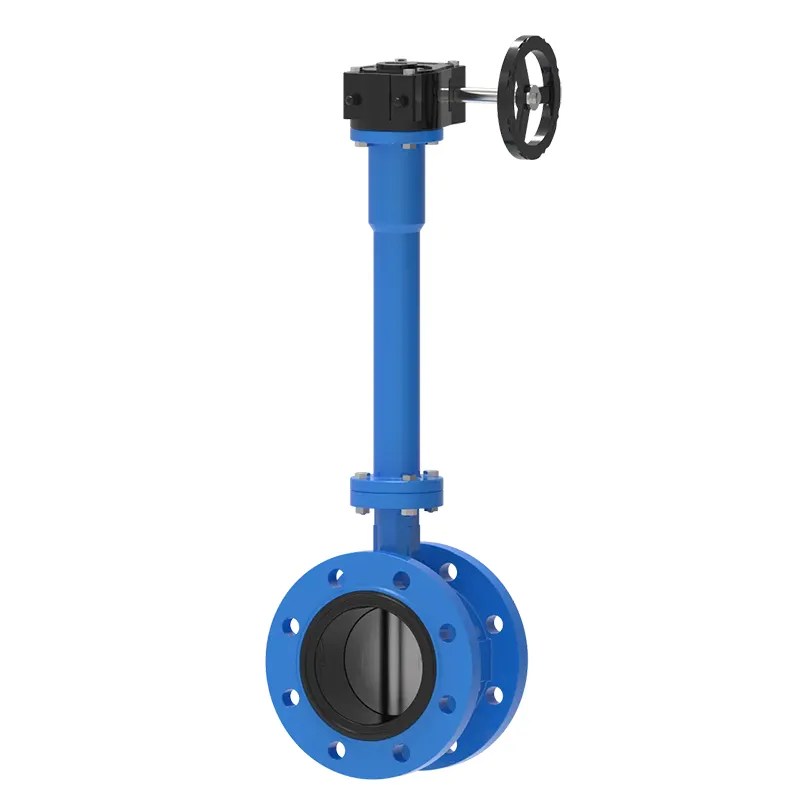

1.1 స్ప్లిట్ కాంపోనెంట్ లేఅవుట్ ఆఫ్ ఫ్లాంజ్, ఎక్స్‌టెండెడ్ స్టెమ్ మరియు గేర్ డ్రైవ్

మూడు కోర్ ఫంక్షనల్ మాడ్యూల్స్ మొత్తం వాల్వ్ బాడీని ఏర్పరుస్తాయి, ప్రతి ఒక్కటి స్వతంత్ర పైప్‌లైన్ కనెక్షన్, టార్క్ ట్రాన్స్‌మిషన్ మరియు ఫ్లో రెగ్యులేషన్ పనులను వరుసగా నిర్వహిస్తాయి. డబుల్-ఫ్లాంగ్డ్ వాల్వ్ బాడీ ఫుల్-ఫేస్ బోల్టెడ్ కనెక్షన్ ఫారమ్‌ను స్వీకరిస్తుంది, ఇది మ్యాచింగ్ పైప్‌లైన్ అంచులతో దృఢమైన సీలింగ్ జాయింట్‌లను ఏర్పరుస్తుంది, దీర్ఘకాలిక పీడన హెచ్చుతగ్గుల కింద పొర వాల్వ్‌లను వదులుగా బిగించడం వల్ల మీడియం లీకేజ్ ప్రమాదాన్ని నివారిస్తుంది. సాధారణ సీతాకోకచిలుక కవాటాలతో పోలిస్తే పొడిగించిన కాండం అసెంబ్లీ అనేది చాలా విభిన్నమైన భాగం, ఇది గేర్ ఆపరేటింగ్ హ్యాండ్‌వీల్‌ను యాక్సెస్ చేయగల గ్రౌండ్ లేదా పరికరాల ప్లాట్‌ఫారమ్‌కు విస్తరిస్తుంది, ఖననం చేయబడిన లేదా ఇన్సులేట్ చేయబడిన వాల్వ్ బాడీ భాగం నుండి ఆపరేషన్ స్థానాన్ని వేరు చేస్తుంది.

పొడవాటి కాండం పైభాగంలో అమర్చబడిన వార్మ్ గేర్ తగ్గింపు పెట్టె పెద్ద-వ్యాసం కలిగిన డిస్క్ రొటేషన్‌కు అవసరమైన పెద్ద టార్క్‌ను తేలికపాటి హ్యాండ్‌వీల్ ఆపరేషన్ ఫోర్స్‌గా మారుస్తుంది, ఇది ఆపరేటర్‌లకు శారీరక శ్రమ తీవ్రతను సమర్థవంతంగా తగ్గిస్తుంది. గేర్ బాక్స్ లోపల, ప్రెసిషన్ వార్మ్ మరియు వార్మ్ వీల్ మెషింగ్ స్ట్రక్చర్ దీర్ఘకాల పైప్‌లైన్ ఆపరేషన్ కోసం స్థిరమైన స్థిర ప్రవాహ నియంత్రణ స్థితిని గ్రహించి, సహాయక స్థాన ఫిక్చర్‌లు లేకుండా ఏదైనా ఓపెనింగ్ యాంగిల్‌లో డిస్క్‌ను లాక్ చేయగలవు. విస్తరించిన కాండం లోపల ఉన్న అన్ని ప్రసార భాగాలు సమీకృత స్ప్లైన్ కనెక్షన్‌ను అవలంబిస్తాయి, వేలకొద్దీ ప్రారంభ మరియు ముగింపు చక్రాల తర్వాత ట్రాన్స్‌మిషన్ స్లిప్ లేకుండా హ్యాండ్‌వీల్ గేర్ మరియు అంతర్గత సీతాకోకచిలుక డిస్క్ మధ్య సమకాలిక భ్రమణాన్ని నిర్ధారిస్తుంది.

• డబుల్ ఫ్లాంజ్ దృఢమైన కనెక్షన్ ఒత్తిడి హెచ్చుతగ్గుల కింద మొత్తం సీలింగ్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది
• ఖననం చేయబడిన/ఇన్సులేట్ చేయబడిన ప్రాంతం నుండి అనుకూలీకరించదగిన పొడవైన కాండం బదిలీల ఆపరేషన్ పాయింట్
• పెద్ద క్యాలిబర్ పైప్‌లైన్ నియంత్రణ కోసం వార్మ్ గేర్ తగ్గింపు ఆపరేషన్ టార్క్‌ను తగ్గిస్తుంది
• ఇంటిగ్రేటెడ్ స్ప్లైన్ స్టెమ్ స్ట్రక్చర్ ట్రాన్స్‌మిషన్ స్లిప్ ఫెయిల్యూర్ రిస్క్‌ను తొలగిస్తుంది

1.2 మీడియం ఇంటర్‌సెప్షన్ మరియు ఫ్లో రెగ్యులేషన్ మెకానిజం

పైప్‌లైన్ క్రాస్-సెక్షన్‌ను పూర్తిగా తెరవడం, పాక్షికంగా థ్రోట్లింగ్ చేయడం మరియు పూర్తిగా మూసివేయడం కోసం విస్తరించిన కాండం యొక్క దిగువ చివరన స్థిరపడిన వృత్తాకార సీతాకోకచిలుక డిస్క్ నిలువు కేంద్ర అక్షం చుట్టూ 90 డిగ్రీలు తిరుగుతుంది. డిస్క్ మీడియం ప్రవాహ దిశకు సమాంతరంగా తిరుగుతున్నప్పుడు, పైప్‌లైన్ అడ్డుపడని మార్గాన్ని ఏర్పరుస్తుంది; ప్రవాహ దిశకు లంబంగా తిరిగేటప్పుడు, డిస్క్ యొక్క బయటి అంచు ద్రవ, వాయువు మరియు మిశ్రమ మాధ్యమం యొక్క లీకేజీ అంతరాయాన్ని గ్రహించడానికి వాల్వ్ బాడీ లోపల సాగే సీలింగ్ రింగ్‌కు దగ్గరగా సరిపోతుంది. యాంగిల్ స్కేల్‌తో ఉన్న గేర్ బాక్స్ 0-90 డిగ్రీల లోపల డిస్క్ యొక్క భ్రమణ కోణాన్ని ఖచ్చితంగా సర్దుబాటు చేయగలదు, సాధారణ హ్యాండిల్ వాల్వ్‌ల యొక్క రెండు-స్టేట్ స్విచ్ నియంత్రణకు బదులుగా నిరంతర సరళ ప్రవాహ నియంత్రణను గ్రహించవచ్చు.

విస్తరించిన కాండం వాల్వ్ బాడీ మరియు పొడవాటి స్లీవ్ యొక్క జాయింట్ వద్ద బహుళ-పొర ప్యాకింగ్ సీలింగ్ భాగాలతో అమర్చబడి ఉంటుంది, ఇది పైప్‌లైన్ మాధ్యమాన్ని గేర్ డ్రైవ్ ప్రాంతానికి కాండం గ్యాప్‌తో పాటు పైకి రాకుండా చేస్తుంది, గేర్ తుప్పు మరియు ఆపరేషన్ భాగాల మధ్యస్థ కాలుష్యాన్ని నివారిస్తుంది. తరువాత నిర్వహణ సమయంలో పైప్‌లైన్ నుండి మొత్తం వాల్వ్‌ను తొలగించకుండా ప్యాకింగ్ సెట్‌ను భర్తీ చేయవచ్చు, విడదీయడం కష్టంగా ఉన్న ఖననం చేయబడిన కవాటాల ఆన్-సైట్ మరమ్మత్తు పనిని చాలా సులభతరం చేస్తుంది.

2. బాడీ, స్టెమ్ మరియు సీలింగ్ కాంపోనెంట్స్ కోసం మెటీరియల్ మ్యాచింగ్ స్టాండర్డ్స్

2.1 వివిధ మీడియా పర్యావరణాల కోసం వాల్వ్ బాడీ మరియు డిస్క్ మెటీరియల్ వర్గీకరణ

మెటీరియల్ గ్రేడ్ ఎంపిక నిర్దిష్ట మీడియం ఉష్ణోగ్రత మరియు తుప్పు పరిస్థితులలో వాల్వ్ యొక్క దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ చక్రాన్ని నేరుగా నిర్ణయిస్తుంది. ఎపోక్సీ పూతతో కూడిన డక్టైల్ ఐరన్ వాల్వ్ బాడీని పురపాలక నీటి సరఫరా, అగ్ని రక్షణ మరియు శీతలీకరణ నీటి పైప్‌లైన్లలో విస్తృతంగా ఉపయోగిస్తారు, తటస్థ నీటి మధ్యస్థ కోతకు మరియు తక్కువ తయారీ ప్రాసెసింగ్ కష్టాలకు మంచి ప్రతిఘటన ఉంటుంది. కార్బన్ స్టీల్ WCB బాడీ అధిక-ఉష్ణోగ్రత ఆవిరి మరియు చమురు రవాణా పైప్‌లైన్‌లకు అనుకూలంగా ఉంటుంది, 425℃ వరకు మధ్యస్థ ఉష్ణోగ్రతలో స్థిరమైన యాంత్రిక బలాన్ని కలిగి ఉంటుంది. స్టెయిన్‌లెస్ స్టీల్ CF8/CF8M బాడీ రసాయన యాసిడ్-బేస్ మిక్స్‌డ్ మీడియం మరియు కోస్టల్ సాల్ట్-కలిగిన నీటి పైప్‌లైన్‌లతో సరిపోలుతుంది, క్లోరైడ్ అయాన్‌ల వల్ల ఏర్పడే తుప్పును నిరోధిస్తుంది.

సీతాకోకచిలుక డిస్క్ పదార్థం వివిధ మెటల్ కాంటాక్ట్ ఉపరితలాల మధ్య ఎలక్ట్రోకెమికల్ తుప్పును నివారించడానికి వాల్వ్ బాడీ యొక్క తుప్పు నిరోధకత గ్రేడ్‌కు అనుగుణంగా ఉండాలి. స్టెయిన్‌లెస్ స్టీల్ ఓవర్‌లే డిస్క్ తినివేయు మీడియం పని పరిస్థితుల కోసం కాన్ఫిగర్ చేయబడింది, అయితే సముద్ర జీవుల సంశ్లేషణ మరియు విద్యుద్విశ్లేషణ తుప్పు నష్టాన్ని నివారించడానికి సముద్రపు నీటి ప్రసరణ పైప్‌లైన్‌ల కోసం కాంస్య మిశ్రమం డిస్క్ ఎంపిక చేయబడింది. అన్ని మెటల్ కాస్టింగ్ ఖాళీలు కాస్టింగ్ సమయంలో ఏర్పడే అంతర్గత వైకల్య ఒత్తిడిని తొలగించడానికి ఏర్పడిన తర్వాత ఒత్తిడి ఉపశమన చికిత్స ద్వారా వెళ్తాయి, ప్రత్యామ్నాయ చల్లని మరియు వేడి వాతావరణంలో వాల్వ్ బాడీ క్రాకింగ్‌ను నివారిస్తుంది.

2.2 విస్తరించిన స్టెమ్ మరియు గేర్ బాక్స్ ఇంటర్నల్ ట్రాన్స్‌మిషన్ మెటీరియల్ ప్రమాణాలు

పొడవాటి కాండం దీర్ఘకాలిక ప్రారంభ మరియు ముగింపు చక్రాలలో పదేపదే టోర్షన్ లోడ్‌ను కలిగి ఉంటుంది, కాబట్టి అధిక-బలం ఉన్న స్టెయిన్‌లెస్ స్టీల్ 410 లేదా అల్లాయ్ స్టీల్ 4140 మెటీరియల్‌లను స్వీకరించారు, టార్క్ ట్రాన్స్‌మిషన్ సమయంలో గాలింగ్ మరియు ఫ్రాక్చర్‌ను నివారించడానికి కఠినమైన కాఠిన్యం నియంత్రణతో. పొడిగించిన కాండం యొక్క బయటి రక్షణ స్లీవ్ యాంటీ-రస్ట్ పూతతో అతుకులు లేని ఉక్కు పైపును ఉపయోగిస్తుంది, భూగర్భ నేల తేమను మరియు పైప్‌లైన్ థర్మల్ ఇన్సులేషన్ ఆవిరిని టార్క్ ట్రాన్స్‌మిషన్ కోర్ షాఫ్ట్‌ను సంప్రదించకుండా వేరు చేస్తుంది, చాలా సంవత్సరాలుగా భూగర్భంలో పాతిపెట్టిన పొడవాటి కాండం అసెంబ్లీ యొక్క సేవా జీవితాన్ని బాగా పొడిగిస్తుంది.

గేర్ బాక్స్ లోపల వార్మ్ మరియు వార్మ్ వీల్ కాంస్య మిశ్రమంతో సరిపోలే కార్బన్ స్టీల్ వార్మ్ నిర్మాణాన్ని అవలంబిస్తాయి, ఇది మెషింగ్ రొటేషన్ సమయంలో స్వీయ-కందెన ఘర్షణ జతను ఏర్పరుస్తుంది, సాధారణ గ్రీజు నిర్వహణ ఫ్రీక్వెన్సీని తగ్గిస్తుంది. గేర్ బాక్స్ షెల్ తక్కువ బరువు మరియు బలమైన ఆక్సీకరణ నిరోధకత కలిగిన తారాగణం అల్యూమినియం మిశ్రమాన్ని ఉపయోగిస్తుంది, ఇది దీర్ఘకాలిక బహిరంగ బహిర్గతం లేదా భూగర్భ వాల్ట్ ప్లేస్‌మెంట్ తర్వాత హ్యాండ్‌వీల్ భ్రమణాన్ని నిరోధించడానికి భారీ తుప్పు పొరను ఉత్పత్తి చేయదు.

3. బరీడ్ మరియు ఇన్సులేటెడ్ పైప్‌లైన్ లేఅవుట్‌ల కోసం స్టాండర్డ్ ఇన్‌స్టాలేషన్ ఫ్లో

3.1 ప్రీ-ఇన్‌స్టాలేషన్ పైప్‌లైన్ మరియు పారామీటర్ నిర్ధారణ దశలు

వాల్వ్ బాడీని ఎగురవేసేందుకు మరియు కనెక్ట్ చేయడానికి ముందు, సాంకేతిక నిపుణులు ఆన్-సైట్ పైప్‌లైన్ లేఅవుట్‌కు సరిపోలడానికి ఉత్పత్తి యొక్క మూడు కోర్ అనుకూలీకరించిన పారామితులను నిర్ధారించాలి: అవసరమైన పొడిగించిన కాండం పొడవును నిర్ణయించడానికి అసలు పూడ్చిపెట్టిన లోతు లేదా ఇన్సులేషన్ మందం, సరిపోలే ఫ్లాంజ్ ప్రెజర్ గ్రేడ్‌ను ఎంచుకోవడానికి పైప్‌లైన్ నామమాత్రపు ఒత్తిడి మరియు డిస్క్ మరియు యాంటీ-సీలింగ్ మెటీరియల్ గ్రేడ్ అవసరాలకు అనుగుణంగా ఉన్నాయో లేదో తనిఖీ చేయడానికి మీడియం రకం. కాండం పొడవు సరిపోలడం వలన గేర్ హ్యాండ్‌వీల్ ఖననం చేయబడిన ఖజానాలో మునిగిపోతుంది లేదా పైప్‌లైన్ ఇన్సులేషన్ ద్వారా కప్పబడి, కార్యాచరణను కోల్పోతుంది; సరిపోలని ఫ్లాంజ్ ప్రెజర్ గ్రేడ్ పైప్‌లైన్ డిజైన్ ప్రెజర్ కింద ఫ్లాంజ్ రబ్బరు పట్టీ లీకేజీకి దారి తీస్తుంది.

బోల్ట్ బిగించే సమయంలో సాగే సీలింగ్ రబ్బరు పట్టీకి స్క్రాచ్ దెబ్బతినకుండా ఉండటానికి, ముందు మరియు వెనుక పైప్‌లైన్‌ల ఫ్లేంజ్ సీలింగ్ ఉపరితలాన్ని పూర్తిగా శుభ్రం చేయండి, వెల్డింగ్ స్లాగ్, రస్ట్ స్పాట్స్ మరియు హార్డ్ పార్టికల్ జోడింపులను తొలగించండి. వాల్వ్ బాడీని ఆఫ్‌సెట్ ఇన్‌స్టాలేషన్ చేయడం వల్ల రబ్బరు పట్టీ యొక్క అసాధారణ ఎక్స్‌ట్రాషన్‌ను నిరోధించడానికి ఫ్లాంజ్‌ల యొక్క రెండు సమూహాల మధ్య సరిపోలిన నాన్-మెటల్ ఫ్లాట్ రబ్బరు పట్టీని ఉంచండి మరియు దీర్ఘకాలిక ఆపరేషన్ తర్వాత లోకల్ మీడియం లీకేజ్ పాసేజ్‌ను ఏర్పరుస్తుంది.

3.2 బరీడ్ పైప్‌లైన్ స్పెషల్ ఫిక్స్‌డ్ మరియు స్టెమ్ ప్రొటెక్షన్ ఆపరేషన్

వాల్వ్ బాడీ ఫ్లేంజ్ పూర్తిగా బోల్ట్ చేయబడి, క్రాస్ సిమెట్రిక్ బిగుతు క్రమం ద్వారా బిగించిన తర్వాత, లేయర్డ్ కాంపాక్షన్ కోసం వాల్వ్ బాడీ చుట్టూ గ్రేడెడ్ ఇసుకను పూరించండి, వాల్వ్ షెల్ నుండి నేరుగా బయటకు వచ్చే పెద్ద రాళ్లను నివారించడం ద్వారా స్థానిక వైకల్యాన్ని ఉత్పత్తి చేస్తుంది. పొడిగించిన కాండం యొక్క బయటి రక్షణ స్లీవ్‌ను వాల్వ్ బాడీ నుండి గ్రౌండ్ ఆపరేషన్ ప్లాట్‌ఫారమ్‌కు వాటర్‌ప్రూఫ్ యాంటీ తుప్పు కాయిల్డ్ మెటీరియల్‌తో చుట్టాలి, కాండం మెటల్ భాగాలను సంప్రదించకుండా భూగర్భ భూగర్భజలాలు మరియు తినివేయు మట్టిని నిరోధించడం. కాండం యొక్క నేల చివరన ఒక బోలు రక్షిత మ్యాన్‌హోల్ కవర్ రిజర్వు చేయబడింది, తరువాత తనిఖీ మరియు సర్దుబాటు సమయంలో పెద్ద-ప్రాంతం మట్టి తవ్వకం లేకుండా హ్యాండ్‌వీల్‌ను ఆపరేట్ చేయడానికి నేరుగా తెరవబడుతుంది.

మందంగా ఇన్సులేట్ చేయబడిన ఇండోర్ పైప్‌లైన్ ఇన్‌స్టాలేషన్ కోసం, పైప్‌లైన్ ఇన్సులేషన్ చుట్టే స్థానం వద్ద పొడిగించిన కాండం బయటి వ్యాసానికి సరిపోయే నిలువు ఛానెల్‌ను రిజర్వ్ చేయండి, గేర్ ప్యాకింగ్ లూబ్రికేటింగ్ గ్రీజు క్షీణత మరియు సీలింగ్ పార్ట్‌ల పైప్‌లైన్ ప్యాకింగ్ వేగవంతం కాకుండా వేడిని చేరడం నిరోధించడానికి, గేర్ బాక్స్ మరియు స్టెమ్ ఎక్స్‌పోజ్డ్ సెక్షన్ చుట్టూ థర్మల్ ఇన్సులేషన్ కాటన్‌ను చుట్టవద్దు. ఇన్‌స్టాలేషన్ తర్వాత, డిస్క్ జామింగ్ లేకుండా తిరుగుతుందని మరియు యాంగిల్ స్కేల్ సూచన వాస్తవ ప్రవాహ అంతరాయ స్థితికి అనుగుణంగా ఉందని ధృవీకరించడానికి హ్యాండ్‌వీల్ యొక్క పూర్తి స్ట్రోక్ ఓపెనింగ్ మరియు క్లోజింగ్ పరీక్షను నిర్వహించండి.

• రబ్బరు పట్టీ అసాధారణ ఎక్స్‌ట్రాషన్ లీకేజీని నిరోధించడానికి క్రాస్ సిమెట్రిక్ ఫ్లాంజ్ బోల్ట్ బిగించడం
• మట్టి తుప్పుకు వ్యతిరేకంగా విస్తరించిన కాండం ఖననం చేసిన విభాగానికి జలనిరోధిత రక్షణ చుట్టడం
• ఇన్సులేషన్ చుట్టే గేర్‌బాక్స్‌ను నివారించడానికి కాండం కోసం స్వతంత్ర నిలువు ఛానెల్‌ని రిజర్వ్ చేయండి
• ఇన్‌స్టాలేషన్ తర్వాత డిస్క్ జామింగ్ దాచిన ప్రమాదాన్ని తొలగించడానికి పూర్తి స్ట్రోక్ ఓపెనింగ్-క్లోజింగ్ టెస్ట్

4. ప్రధాన పారిశ్రామిక మరియు మున్సిపల్ పైప్‌లైన్ అప్లికేషన్ దృశ్యాలు

4.1 మున్సిపల్ అండర్ గ్రౌండ్ వాటర్ సప్లై మరియు ఫైర్ ప్రొటెక్షన్ పైప్ నెట్‌వర్క్‌లు

పట్టణ మునిసిపల్ నీటి పంపిణీ పైప్‌లైన్‌లు మరియు ఖననం చేయబడిన అగ్నిమాపక రింగ్ పైపులు ఈ పొడవాటి స్టెమ్ ఫ్లాంజ్ వాల్వ్‌కు అత్యంత విస్తృతంగా వర్తించే ఫీల్డ్‌లు. చాలా ప్రధాన పైప్‌లైన్ శాఖలు రోడ్డు ఉపరితలం లేదా గ్రీన్ బెల్ట్ నేల క్రింద వేయబడ్డాయి మరియు సాధారణ చిన్న-కాండం కవాటాలకు ప్రవాహ సర్దుబాటు లేదా పైప్‌లైన్ కట్-ఆఫ్ నిర్వహణ ప్రతిసారీ పెద్ద ఎత్తున రహదారి తవ్వకం అవసరం, ఇది పట్టణ ట్రాఫిక్ మరియు రోజువారీ నివాస జీవితానికి గొప్ప జోక్యాన్ని తెస్తుంది.విస్తరించిన స్టెమ్ గేర్ ఫ్లాంజ్ బటర్‌ఫ్లై వాల్వ్ఆపరేటింగ్ గేర్ హ్యాండ్‌వీల్‌ను గ్రౌండ్ ఇన్‌స్పెక్షన్ వెల్ పొజిషన్‌లకు విస్తరిస్తుంది మరియు రోడ్డు ఉపరితల తవ్వకం మరియు పైప్‌లైన్ మట్టి బ్యాక్‌ఫిల్లింగ్ నిర్మాణ పనులు లేకుండా, బావి కవర్‌ను తెరవడం ద్వారా మాత్రమే అన్ని ఓపెనింగ్, క్లోజింగ్ మరియు ఫ్లో థ్రోట్లింగ్ కార్యకలాపాలను పూర్తి చేయవచ్చు.

మునిసిపల్ ఫైర్ ప్రొటెక్షన్ పైప్‌లైన్‌లకు ఫైర్ పంపులు ప్రారంభమైనప్పుడు తక్షణ ఒత్తిడి పెరుగుదలలో స్థిరమైన సీలింగ్ పనితీరు అవసరం. డబుల్ ఫ్లాంజ్ దృఢమైన కనెక్షన్ మరియు బహుళ-పొర సాగే సీలింగ్ రింగ్ నిర్మాణం మీడియం సీపేజ్ లేకుండా తక్షణ ఒత్తిడి ప్రభావాన్ని భరించగలవు. వార్మ్ గేర్ స్వీయ-లాకింగ్ నిర్మాణం రోజువారీ స్టాండ్‌బై స్థితిలో చాలా కాలం పాటు వాల్వ్‌ను పూర్తిగా తెరిచి ఉంచగలదు మరియు పైప్‌లైన్ నీటి ప్రవాహ ప్రభావం కంపనం కారణంగా స్వయంచాలకంగా మూసివేయబడదు, అత్యవసర ప్రతిస్పందన సమయాల్లో అడ్డుపడని అగ్నిమాపక నీటి మార్గాన్ని నిర్ధారిస్తుంది.

4.2 ఫ్యాక్టరీ ఇన్సులేటెడ్ మీడియం కన్వేయింగ్ పైప్‌లైన్‌లు

రసాయన కర్మాగారం అధిక-ఉష్ణోగ్రత ఆవిరి, వేడి నూనె మరియు రిఫ్రిజిరేటెడ్ ఉప్పునీరు పైప్‌లైన్‌లన్నింటికీ మధ్యస్థ ఉష్ణోగ్రత నష్టాన్ని తగ్గించడానికి మరియు ఆన్-సైట్ ఆపరేటర్‌లకు ఉపరితల స్కాల్డ్ ప్రమాదాలను నివారించడానికి మందపాటి థర్మల్ ఇన్సులేషన్ పొరలు అవసరం. ప్రామాణిక షార్ట్-స్టెమ్ సీతాకోకచిలుక కవాటాలను అవలంబిస్తే, ప్రవాహాన్ని సర్దుబాటు చేసిన ప్రతిసారీ వాల్వ్ చుట్టూ ఉన్న ఇన్సులేషన్ పొరను తెరవాలి మరియు ఆపరేషన్ తర్వాత కొత్త థర్మల్ ఇన్సులేషన్ కాటన్‌ను మళ్లీ చుట్టాలి, ఫలితంగా థర్మల్ ఇన్సులేషన్ పదార్థాల పదేపదే వృధా అవుతుంది మరియు పైప్‌లైన్ తరచుగా వేడిని కోల్పోతుంది. పొడవాటి కాండం నిర్మాణం ఇన్సులేషన్ చుట్టే ప్రాంతం నుండి ఆపరేషన్ గేర్ బాక్స్‌ను వేరు చేస్తుంది, పైప్‌లైన్ ఇన్సులేషన్‌ను స్థానిక కట్టింగ్ లేకుండా మొత్తంగా నిరంతరం చుట్టవచ్చు, మొత్తం పైప్‌లైన్ యొక్క పూర్తి థర్మల్ ఇన్సులేషన్ ప్రభావాన్ని చాలా కాలం పాటు నిర్వహిస్తుంది.

పెద్ద-స్థాయి ఫుడ్ ప్రాసెసింగ్ మరియు ఫార్మాస్యూటికల్ ఫ్యాక్టరీ క్లీన్ వాటర్ సర్క్యులేషన్ పైప్‌లైన్‌లు కూడా విస్తరించిన స్టెమ్ గేర్ డ్రైవ్‌తో ఈ ఫ్లాంజ్ సీతాకోకచిలుక వాల్వ్‌ను ఎంచుకుంటాయి. పూర్తి స్టెయిన్‌లెస్ స్టీల్ కాంటాక్ట్ మీడియం భాగాలు సానిటరీ ఉత్పత్తి ప్రమాణాలకు సరిపోతాయి మరియు గేర్ ఆపరేషన్ మోడ్ ఖచ్చితమైన చిన్న-శ్రేణి ప్రవాహ నియంత్రణను గుర్తిస్తుంది, ఇది ఉత్పత్తి ప్రాసెసింగ్ స్థిరత్వాన్ని ప్రభావితం చేసే తక్షణ పెద్ద ఫ్లో హెచ్చుతగ్గులు లేకుండా ఉత్పత్తి పరికరాలకు అవసరమైన మధ్యస్థ ప్రవాహాన్ని స్థిరంగా నియంత్రించగలదు.

4.3 పార్క్ భూగర్భ వర్షపు నీరు మరియు మురుగు నీటి విడుదల పైప్‌లైన్లు

క్యాంపస్, ఇండస్ట్రియల్ పార్క్ మరియు రెసిడెన్షియల్ కమ్యూనిటీ ఖననం చేయబడిన వర్షపు నీరు మరియు మురుగునీటి శాఖ పైపులు పచ్చని భూమి మరియు కాలిబాటల క్రింద పూడ్చివేయబడతాయి, చెల్లాచెదురుగా ఉన్న తనిఖీ బావులు విరామాలలో రిజర్వ్ చేయబడ్డాయి. వాల్వ్ యొక్క పొడవాటి స్టెమ్ డిజైన్ ఈ తనిఖీ బావుల నిలువు లోతుతో సరిగ్గా సరిపోతుంది, నిర్వహణ సిబ్బంది ఆపరేషన్ కోసం లోతైన బావిలోకి వెళ్లకుండా నేరుగా బావి నోటి వద్ద గేర్ హ్యాండ్‌వీల్‌ను చేరుకోవచ్చు. డక్టైల్ ఐరన్ వాల్వ్ బాడీ యొక్క ఎపాక్సీ వ్యతిరేక తుప్పు కోటింగ్ సేంద్రీయ మలినాలను కలిగి ఉన్న మురుగునీటి యొక్క దీర్ఘకాలిక కోతను నిరోధిస్తుంది మరియు పైప్‌లైన్ నుండి సమగ్ర వాల్వ్ విడదీయకుండా మార్చగల బాహ్య సీలింగ్ రింగ్‌ను సైట్‌లో నిర్వహించవచ్చు.

• మున్సిపల్ ఖననం చేయబడిన నీటి పైపులు వాల్వ్ సర్దుబాటు సమయంలో రహదారి తవ్వకం పనిని తొలగిస్తాయి
• ఇన్సులేటెడ్ ఫ్యాక్టరీ పైప్‌లైన్‌లు థర్మల్ కాటన్‌ని పదేపదే కత్తిరించడం మరియు తిరిగి చుట్టడం నివారించవచ్చు
• ఫైర్ పైప్‌లైన్ గేర్ స్వీయ-లాకింగ్ నీటి ప్రవాహ కంపనం కింద ప్రమాదవశాత్తు మూసివేయడాన్ని నిరోధిస్తుంది
• మురుగు పైపు వ్యతిరేక తుప్పు పూత దీర్ఘకాలిక సేంద్రీయ మీడియం కోతను స్వీకరించింది

6. రెగ్యులర్ ఇన్స్పెక్షన్ మరియు లాంగ్-టర్మ్ యాంటీ-కార్రోషన్ మెయింటెనెన్స్ మార్గదర్శకాలు

ఖననం చేయబడిన మరియు ఇన్సులేటెడ్ ఇన్‌స్టాలేషన్ పరిసరాలు వాల్వ్ బాహ్య భాగాల వృద్ధాప్యాన్ని వేగవంతం చేస్తాయి, కాబట్టి పైప్‌లైన్ ఆపరేషన్ సమయంలో ఆకస్మిక సీలింగ్ వైఫల్యం లేదా ప్రసార జామింగ్‌ను నివారించడానికి వివిధ పని పరిస్థితులకు అనుగుణంగా ప్రామాణికమైన ఆవర్తన తనిఖీ మరియు నిర్వహణ చక్రాలను రూపొందించాలి.విస్తరించిన స్టెమ్ గేర్ ఫ్లాంజ్ బటర్‌ఫ్లై వాల్వ్స్ప్లిట్ రీప్లేబుల్ వేర్ పార్ట్స్ డిజైన్‌ను కలిగి ఉంది, పైప్‌లైన్ షట్‌డౌన్ మరియు ఇంటిగ్రల్ వాల్వ్ విడదీయకుండానే చాలా మెయింటెనెన్స్ ఆపరేషన్‌లు సైట్‌లో పూర్తి చేయబడతాయి, నిర్వహణ పని వల్ల పైప్‌లైన్ సిస్టమ్ డౌన్‌టైమ్ వ్యవధిని బాగా తగ్గిస్తుంది.

6.1 గేర్ ఆపరేషన్ భాగాల కోసం నెలవారీ సాధారణ తనిఖీ అంశాలు

గ్రౌండ్ మ్యాన్‌హోల్ కవర్ లేదా పైప్‌లైన్ ఇన్సులేషన్ రిజర్వ్ చేయబడిన ఆపరేషన్ ఛానెల్‌ని తెరవండి, పూర్తి స్ట్రోక్ తెరవడం మరియు మూసివేయడం కోసం హ్యాండ్‌వీల్‌ను ముందుకు వెనుకకు తిప్పండి, భ్రమణ ప్రక్రియలో అసాధారణమైన నిరోధం మరియు అసాధారణ ఘర్షణ శబ్దం ఉందో లేదో గమనించండి. సూచించిన ప్రారంభ డిగ్రీ డిస్క్ యొక్క వాస్తవ ప్రవాహ అంతరాయ స్థితికి అనుగుణంగా ఉందని నిర్ధారించడానికి గేర్ బాక్స్ యొక్క యాంగిల్ స్కేల్ పాయింటర్‌ను తనిఖీ చేయండి. గేర్ బాక్స్ షెల్‌పై ఉపరితల దుమ్ము మరియు తడిగా ఉన్న మట్టి మరకలను తుడిచివేయండి, కాండం ప్యాకింగ్ ఎగువ చివర మీడియం సీపేజ్ ట్రేస్ ఉందో లేదో తనిఖీ చేయండి మరియు తదుపరి ప్యాకింగ్ రీప్లేస్‌మెంట్ అమరిక కోసం సీపేజ్ మొత్తాన్ని రికార్డ్ చేయండి.

భూగర్భ తడి తనిఖీ బావులలో అమర్చిన గేర్ బాక్స్‌ల కోసం, ఉపరితలంపై జోడించిన ఘనీకృత నీటి బిందువులను తొలగించడానికి ప్రతి నెలా బయటి షెల్‌ను పొడి రాగ్‌తో తుడవండి, అల్యూమినియం అల్లాయ్ షెల్ ఉపరితలంపై దీర్ఘకాలిక తేమ తుప్పు పట్టకుండా అంతర్గత సీలింగ్ గ్రీజు కుహరానికి చిల్లులు ఏర్పడకుండా చేస్తుంది. మునుపటి తనిఖీ రికార్డుతో పోలిస్తే హ్యాండ్‌వీల్ భ్రమణ నిరోధకత స్పష్టంగా పెరిగితే, రిజర్వు చేయబడిన గ్రీజు ఇంజెక్షన్ నాజిల్ ద్వారా అనుబంధ లూబ్రికేటింగ్ గ్రీజును గేర్ బాక్స్‌లోకి ఇంజెక్ట్ చేయాలి.

6.2 వార్షిక డీప్ యాంటీ-కార్రోషన్ మరియు సీలింగ్ రీప్లేస్‌మెంట్ మెయింటెనెన్స్

ప్రతి సంవత్సరం పొడిగించిన కాండం ఔటర్ ప్రొటెక్టివ్ స్లీవ్ యొక్క పూర్తి యాంటీ తుప్పు తనిఖీని నిర్వహించండి, బయటి జలనిరోధిత యాంటీ-రస్ట్ కాయిల్డ్ మెటీరియల్ పగుళ్లు, పడిపోవడం మరియు స్లీవ్ గ్యాప్‌లోకి మట్టి నీరు చేరిందా అని తనిఖీ చేయండి. దెబ్బతిన్న యాంటీ తుప్పు చుట్టే భాగాలను కొత్త వాటర్‌ప్రూఫ్ కాయిల్డ్ మెటీరియల్‌తో మళ్లీ గాయపరచాలి మరియు మెటల్ స్టెమ్ షాఫ్ట్‌తో భూగర్భ తినివేయు మీడియం సంబంధాన్ని నిరోధించడానికి జాయింట్ గ్యాప్ యాంటీ-రస్ట్ సీలింగ్ జిగురుతో మూసివేయబడుతుంది.

వార్షిక పైప్‌లైన్ షట్‌డౌన్ నిర్వహణ సమయంలో వాల్వ్ బాడీలోని వృద్ధాప్య స్థితిస్థాపక సీలింగ్ రింగ్‌ను ఫ్లాంజ్ డిస్‌అసెంబ్లీ ద్వారా బయటకు తీయండి, మీడియం ఉష్ణోగ్రత మరియు తుప్పు పట్టే స్థాయికి సరిపోయే కొత్త సీలింగ్ రింగ్‌తో దాన్ని భర్తీ చేయండి. సీతాకోకచిలుక డిస్క్ యొక్క ఉపరితల స్క్రాచ్ మరియు తుప్పు పట్టీని తనిఖీ చేయండి, డిస్క్ ఉపరితలంపై ఉన్న చిన్న తుప్పు మచ్చలను పాలిష్ చేయండి మరియు రిపేర్ చేయండి మరియు వాల్వ్ బాడీలోకి మళ్లీ ఇన్‌స్టాల్ చేసే ముందు అనుబంధ యాంటీ తుప్పు కోటింగ్ చికిత్సను నిర్వహించండి. అన్ని భర్తీ చేయబడిన పాత సీలింగ్ ఉపకరణాలు యాదృచ్ఛికంగా విస్మరించకుండా పారిశ్రామిక వ్యర్థాల నిర్వహణ ప్రమాణాలకు అనుగుణంగా వర్గీకరించబడతాయి మరియు రీసైకిల్ చేయబడతాయి.

• ట్రాన్స్మిషన్ జామింగ్ దాచిన ప్రమాదాన్ని స్క్రీన్ చేయడానికి నెలవారీ ఫుల్-స్ట్రోక్ హ్యాండ్‌వీల్ రొటేషన్ టెస్ట్
• భ్రమణ టార్క్ స్పష్టంగా పెరిగినప్పుడు సకాలంలో సప్లిమెంటరీ గేర్ లూబ్రికేటింగ్ గ్రీజు
• దెబ్బతిన్న కాండం బయటి జలనిరోధిత యాంటీ తుప్పు పొరను వార్షికంగా తిరిగి చుట్టడం
• పైప్‌లైన్ రెగ్యులర్ షట్‌డౌన్ నిర్వహణ సమయంలో వృద్ధాప్య అంతర్గత సీలింగ్ రింగ్‌ను భర్తీ చేయండి
