న్యూమాటిక్ వేఫర్ సాఫ్ట్ సీటెడ్ బటర్ వాల్వ్

Waits is very experienced in manufacturing pneumatic valves, and pneumatic wafer soft seated butterfly valve is one of its products. We have trained our own professional team and have production bases in Tianjin and Wenzhou, with stable supply and competitive prices. This pneumatic butterfly valve material is safe and environmentally friendly, and can also be used in food-related industries.

విచారణ పంపండి

ఉత్పత్తి వివరణ

వెయిట్స్ వాల్వ్ యొక్క న్యూమాటిక్ వేఫర్ సాఫ్ట్ సీటెడ్ బటర్‌ఫ్లై వాల్వ్ పనితీరు కోణం నుండి డిజైన్‌కు సర్దుబాట్లు చేసింది. జాగ్రత్తగా డిజైన్, పరిశోధన మరియు అభివృద్ధి మరియు తయారీ ద్వారా, ఇది గ్లోబల్ మార్కెట్‌లోని వినియోగదారులకు మెరుగైన ఉత్పత్తులు మరియు వినియోగ అనుభవాన్ని అందిస్తుంది.

1. అత్యంత సాగే వాల్వ్ సీటు రబ్బరు ఉపయోగించండి

EPDM వాల్వ్ సీటు యొక్క రబ్బరు కంటెంట్ 50%, మరియు సీలింగ్ పనితీరు యొక్క స్థిరత్వాన్ని మరియు లీకేజీ లేకుండా నిర్ధారించడానికి మేము 10,000 కంటే ఎక్కువ ప్రారంభ మరియు ముగింపు పరీక్షలను అనుకరిస్తాము.

ఈ వాల్వ్ యొక్క ప్రధాన సంబంధిత లక్షణాలు క్రింది విధంగా ఉన్నాయి: షోర్ A కాఠిన్యం/డిగ్రీ 72±3, 200% తన్యత ఒత్తిడి/Mpa≥6, తన్యత బలం Mpa≥15, విరామ సమయంలో పొడిగింపు/%≥350, విరామ సమయంలో శాశ్వత వైకల్యం/%≦ 10, కన్నీటి బలం/KN.m-1≥35, కుదింపు శాశ్వత రూపాంతరం (70℃*22h, కుదింపు రేటు 25%)/%≦20.

అదనంగా, వాల్వ్ సీటు విస్తృత అంచుగా రూపొందించబడింది. ఇరుకైన అంచు వాల్వ్ సీటుతో పోలిస్తే, వైడ్ ఎడ్జ్ వాల్వ్ సీటు పైప్‌లైన్ ఫ్లాంజ్‌తో విస్తృత కాంటాక్ట్ ఉపరితలం కలిగి ఉంటుంది మరియు వ్యాసం దాదాపు 20 మిమీకి చేరుకుంటుంది, ఇది మెరుగైన సీలింగ్ పనితీరును కలిగి ఉంటుంది.

2. సీతాకోకచిలుక ప్లేట్ మరియు వాల్వ్ షాఫ్ట్ పిన్స్ లేకుండా అనుసంధానించబడి ఉంటాయి, ఇది పిన్స్ యొక్క సంస్థాపన కారణంగా లీకేజ్ మరియు తుప్పుకు కారణం కాదు. అదనంగా, వాల్వ్ షాఫ్ట్ను విడదీసే పద్ధతి చాలా సులభం, ఇది వాల్వ్ సీటును భర్తీ చేయడం సులభం చేస్తుంది.

3. వాల్వ్ బాడీ యాంటీ-స్కాటరింగ్ పరికరంతో అమర్చబడి ఉంటుంది, ఇది పైప్‌లైన్‌లో ఉపయోగించడానికి సురక్షితమైనది.

అమలు ప్రమాణాలు

Design Standard	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
ముగింపు ప్రమాణం	Implementation standards ANSI B16.1 CL. 125LB and B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 మరియు PN16 AS 2129 టేబుల్ D మరియు E BS 10 టేబుల్ D మరియు E MSS SP44 CL. 150LB AWWA C207 150LB ISO 2531 PN6, PN10 మరియు PN16 ISO 7005 PN6, PN10 మరియు PN16
తనిఖీ & పరీక్ష	API 598 ISO 5208 EN 12266
ఫేస్ టు ఫేస్	ISO 5752,EN 558,MSS SP67 API 609 DIN3202
టాప్ ఫ్లాంజ్	ISO 5211

అప్లికేషన్

ఆపరేటింగ్ ఉష్ణోగ్రత	-45℃~+150℃
SIZE	2"-32" DN50-DN800 34"-80"DN850-DN2000
పని ఒత్తిడి / CWP	16BAR 10BAR
Shell	24 బార్ 15 బార్
ముద్ర	18బార్ 10బార్
ఎయిర్ టెస్ట్	6BAR 6BAR
ఆపరేటింగ్ ఎన్విరాన్మెంట్	బ్యాలస్ట్ మరియు బిల్జ్ సిస్టమ్ కెమికల్ ప్రాసెసింగ్ డీశాలినేషన్ ప్లాంట్లు, డ్రిల్లింగ్ రిగ్‌లు, తాగునీరు పొడి పొడి, ఆహారం మరియు పానీయాలు, గ్యాస్ ప్లాంట్లు HAVC Mining industry,Paper industry,Sand handling,Seawater,Sugar industry థర్మో టెక్నికల్ వాటర్ ట్రీట్మెంట్ వేస్ట్ వాటర్
డ్రైవింగ్ పద్ధతి	హ్యాండ్ లివర్ వార్మ్ గేర్ ఎలక్ట్రిక్ న్యూమాటిక్
BODY	కాస్ట్ ఐరన్ డక్టైల్ ఐరన్ కార్బన్ స్టీల్ స్టెయిన్‌లెస్ స్టీల్ AL-కాంస్య
DISC	కాస్ట్ ఐరన్ డక్టైల్ ఐరన్ కార్బన్ స్టీల్ స్టెయిన్‌లెస్ స్టీల్ AL-కాంస్య
STEM	2CR13 F304 F316 F51 F53 Monel K500
సీటు	BUNA NBR EPDM VITON PTFE HEPDM నియోప్రేన్ హైపలోన్ సహజ రబ్బరు

పనితీరు లక్షణాలు

1. న్యూమాటిక్ వేఫర్ సాఫ్ట్ సీటెడ్ సీతాకోకచిలుక వాల్వ్ అనేది చిన్న, తేలికైన వాల్వ్, ఇది విడదీయడం మరియు మరమ్మత్తు చేయడం సులభం.

2. వాల్వ్ నిర్మాణం డిజైన్‌లో సరళంగా ఉంటుంది మరియు మొత్తంగా కాంపాక్ట్‌గా ఉంటుంది. ఆపరేషన్ సమయంలో ఓపెనింగ్ మరియు క్లోజింగ్ వేగం 90 కి చేరుకుంటుంది.

3. ఆపరేషన్ సమయంలో, టార్క్ చిన్నది మరియు ఎక్కువ శ్రమను ఆదా చేస్తుంది.

4. వాల్వ్ యొక్క ముఖ్యమైన సీలింగ్ పనితీరు పరంగా, మేము సున్నా లీకేజీని సాధించడానికి కఠినమైన గ్యాస్ పరీక్షలను నిర్వహిస్తాము.

5. ప్రొఫెషనల్ తయారీదారుగా, మేము కస్టమర్ల అనుకూలీకరించిన అవసరాలను పరిశీలిస్తాము. వాయు పొర మృదువైన కూర్చున్న సీతాకోకచిలుక వాల్వ్ వివిధ భాగాలను ఎంచుకోవచ్చు మరియు విస్తృత శ్రేణి అనువర్తనాలతో వివిధ మాధ్యమాలకు అనుకూలంగా ఉంటుంది.

6. ప్రవాహ లక్షణాలు సరళంగా ఉంటాయి మరియు సర్దుబాటు పనితీరు మంచిది.

7. పరీక్ష ద్వారా, ఉత్పత్తిని పదివేల సార్లు తెరవవచ్చు మరియు మూసివేయవచ్చు మరియు సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉంటుంది.

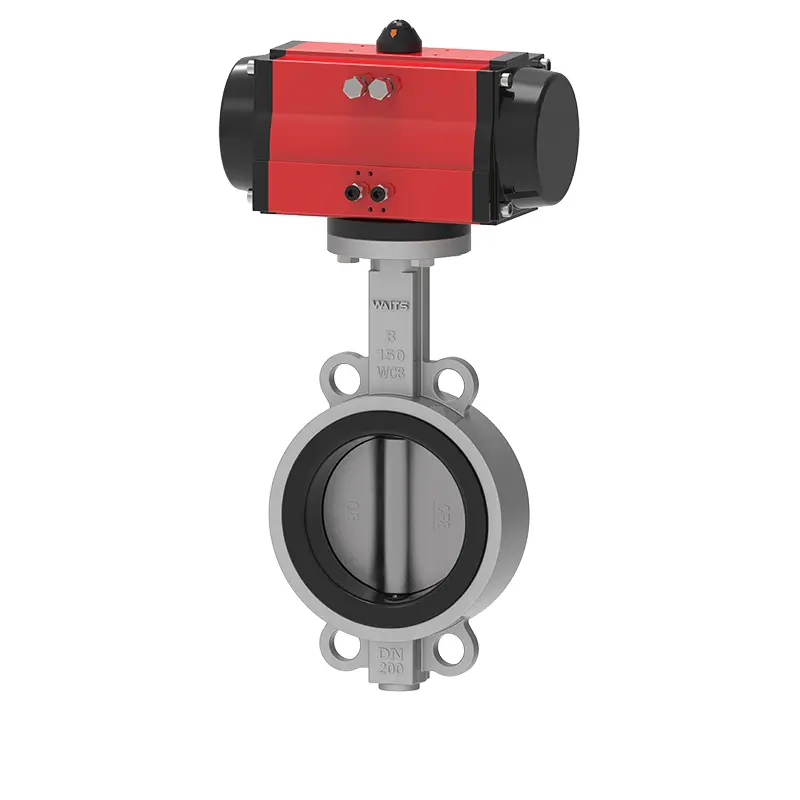

Pneumatic Wafer Soft Seated Butterfly Valve
