సింగిల్ డిస్క్ ఫ్లాట్ గేట్ వాల్వ్
  • సింగిల్ డిస్క్ ఫ్లాట్ గేట్ వాల్వ్సింగిల్ డిస్క్ ఫ్లాట్ గేట్ వాల్వ్

సింగిల్ డిస్క్ ఫ్లాట్ గేట్ వాల్వ్

వెయిట్స్ సింగిల్ డిస్క్ ఫ్లాట్ గేట్ వాల్వ్ అనేది నమ్మదగిన సీలింగ్ మరియు అనుకూలమైన ఆపరేషన్‌తో కూడిన ఉత్పత్తి. అనుభవజ్ఞుడైన వృత్తిపరమైన సరఫరాదారుగా, మా ఉత్పత్తులు దుస్తులు-నిరోధకత మరియు తుప్పు-నిరోధకతను కలిగి ఉంటాయి, ఉత్తర అమెరికాలో సహజ వాయువు పైప్‌లైన్ రవాణా ప్రాజెక్టులలో కీలక పాత్ర పోషిస్తాయి మరియు మధ్యప్రాచ్యం మరియు ఆగ్నేయాసియాలోని కొన్ని చమురు రవాణాలో చమురు లీకేజీ భద్రతను నిర్ధారిస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

సింగిల్ డిస్క్ ఫ్లాట్ గేట్ వాల్వ్ అనేది స్లైడింగ్ వాల్వ్, ఇది క్లోజింగ్ పార్ట్‌గా సమాంతర గేటు ఉంటుంది. దీని మూసివేసే భాగం ఒకే గేటు, మరియు వాల్వ్ సీటుకు గేట్ యొక్క నొక్కే శక్తి ఫ్లోటింగ్ గేట్ లేదా ఫ్లోటింగ్ వాల్వ్ సీటుపై పనిచేసే మీడియం పీడనం ద్వారా నియంత్రించబడుతుంది. వెయిట్స్ అభివృద్ధి చేసి ఉత్పత్తి చేసిన ఫ్లాట్ గేట్ వాల్వ్ స్థితిస్థాపకత మరియు ప్రీలోడ్ లక్షణాలను కలిగి ఉంది, అప్‌స్ట్రీమ్ మరియు డౌన్‌స్ట్రీమ్ సీలింగ్ సీట్లను ఏకకాలంలో సీలింగ్ చేసే స్ట్రక్చరల్ వాల్వ్ సీటు, సెల్ఫ్-క్లీనింగ్ ఫంక్షన్‌తో వాల్వ్ సీటు మరియు వాల్వ్ యాక్యుయేటర్ మరియు వాల్వ్ స్వతంత్రంగా ఉంటాయి. కస్టమర్ అవసరాల ప్రకారం, గేట్‌ను మళ్లింపు రంధ్రాలతో రకాలుగా విభజించవచ్చు, మళ్లింపు రంధ్రాలు లేకుండా, సర్దుబాటు చేయగల గేట్ మొదలైనవి.


అమలు ప్రమాణాలు

డిజైన్ ప్రమాణాలు API 6D, ASME B16.34
ఫ్లాంజ్ ప్రమాణాలు ASME B16.5 ASME B16.25
కనెక్షన్ పద్ధతులు RF, BW
పరీక్ష మరియు అంగీకారం API 6D API598
నిర్మాణ పొడవు ASME B16.10
ఒత్తిడి మరియు ఉష్ణోగ్రత రేటింగ్‌లు API6D
అగ్నినిరోధక పరీక్ష API607 , API6FA
తక్కువ లీకేజీ ప్రమాణాలు ISO 15848-1, API 622
వ్యతిరేక తుప్పు డిజైన్ NACE MR 0103, NACE MR 0175


అప్లికేషన్

పరిమాణం NPS 2”~ NPS 60″ DN50~ DN1500
ఒత్తిడి పరిధి CL150~ CL2500 PN10~ PN420
ఉష్ణోగ్రత పరిధి ;-15°C~ +120°C
అప్లికేషన్ పరిధి పంపు నీరు, మురుగునీరు, నిర్మాణం, పెట్రోలియం, రసాయన పరిశ్రమ, ఆహారం, ఔషధం, వస్త్ర, విద్యుత్, నౌకానిర్మాణం, లోహశాస్త్రం, శక్తి వ్యవస్థ మొదలైనవి.
డ్రైవ్ మోడ్ టర్బైన్, వాయు, విద్యుత్
వాల్వ్ బాడీ/వాల్వ్ కవర్ (A216 WCB, LCB, CF8, CF8M, CF3, CF3M, ...
వాల్వ్ ప్లేట్/వాల్వ్ సీటు WCB,LCB, CF8, CF8M, CF3, CF3M+D507,STL
వాల్వ్ కాండం F6A F304 F316 F51 F53 Monel K500
వాల్వ్ కాండం గింజ రాగి మిశ్రమం
ప్యాకింగ్ ఫ్లెక్సిబుల్ గ్రాఫైట్, గ్రాఫైట్ ఆస్బెస్టాస్ ప్యాకింగ్, పాలిటెట్రాఫ్లోరోఎథిలిన్...


పనితీరు లక్షణాలు

మూడు రకాల వాల్వ్ బాడీ నిర్మాణాలు ఉన్నాయి: కాస్టింగ్, వెల్డింగ్ మరియు ఫోర్జింగ్.
సింగిల్ డిస్క్ ఫ్లాట్ గేట్ వాల్వ్ ఓ-రింగ్ సీల్‌తో కూడిన నిర్మాణాన్ని మరియు ప్రీలోడ్‌తో కూడిన ఫ్లోటింగ్ వాల్వ్ సీటును అవలంబిస్తుంది, ఇది ఫ్లాట్ గేట్ వాల్వ్‌ను ఇన్‌లెట్ మరియు అవుట్‌లెట్ వద్ద ద్వి దిశాత్మకంగా సీలు చేస్తుంది. మరియు ఈ నిర్మాణం యొక్క ప్రారంభ మరియు ముగింపు టార్క్ సాధారణ వాల్వ్ యొక్క 1/2 మాత్రమే, కాబట్టి వాల్వ్ సులభంగా తెరవబడుతుంది మరియు మూసివేయబడుతుంది. వాల్వ్ సీటు మృదువైన సీలింగ్ రింగ్‌ను స్వీకరిస్తుంది, ఇది మృదువైన సీలింగ్ ఉపరితలం నుండి మెటల్ మరియు మెటల్ నుండి మెటల్ యొక్క డబుల్ సీల్‌ను కలిగి ఉంటుంది మరియు మృదువైన సీలింగ్ ఉపరితలం కూడా గేట్ ధూళిని తుడిచివేస్తుంది. వాల్వ్ యొక్క ఒక వైపున ఒక గ్రీజు ఇంజెక్షన్ వాల్వ్ ఉంది మరియు అత్యవసర సీలింగ్ ప్రభావాన్ని సాధించడానికి గ్రీజు ఇంజెక్టర్ మరియు వాల్వ్ సీటు యొక్క గ్రీజు ఇంజెక్షన్ రంధ్రం ద్వారా సీలింగ్ ఉపరితలంలోకి ప్రవేశిస్తుంది. సేవా జీవితాన్ని పొడిగించడానికి, గేట్ మీడియం కోత నుండి సీలింగ్ ఉపరితలాన్ని రక్షించడానికి ఒక గైడ్ రంధ్రంతో అమర్చబడి ఉంటుంది మరియు వాల్వ్ పూర్తిగా తెరిచి ఉన్నా లేదా పూర్తిగా మూసివేయబడినా అది ఎల్లప్పుడూ సీలింగ్ ఉపరితలంతో సరిపోతుంది. వాల్వ్ పూర్తిగా తెరిచినప్పుడు, వాల్వ్ ఛానల్ మృదువైన మరియు నేరుగా ఉంటుంది, ప్రవాహ నిరోధక గుణకం చాలా తక్కువగా ఉంటుంది మరియు దాదాపు ఒత్తిడి నష్టం ఉండదు. పైప్‌లైన్‌ను పైప్ క్లీనర్ ద్వారా శుభ్రం చేయవచ్చు.
ఈ సింగిల్ డిస్క్ ఫ్లాట్ గేట్ వాల్వ్ స్వీయ-సీలింగ్ సామర్థ్యంతో ప్యాకింగ్ నిర్మాణాన్ని అవలంబిస్తుంది, తరచుగా సర్దుబాటు చేయవలసిన అవసరం లేదు మరియు తెరవడం మరియు మూసివేయడం చాలా సులభం. సీలింగ్ పనితీరు నమ్మదగినది, మరియు ప్యాకింగ్ సహాయక సీలింగ్ గ్రీజు ఇంజెక్షన్ నిర్మాణంతో అమర్చబడి ఉంటుంది, ఇది సాధారణ కవాటాల ప్యాకింగ్ ఎక్కువగా లీక్ అయ్యే సమస్యను పరిష్కరిస్తుంది. వాల్వ్ మూసివేయబడినప్పుడు, సురక్షితమైన ఉపయోగాన్ని నిర్ధారించడానికి అంతర్గత కుహరంలో ఉన్న అధిక పీడనం స్వయంచాలకంగా అన్‌లోడ్ చేయబడుతుంది. ఉత్పత్తి మంచి రక్షణ పనితీరుతో పూర్తిగా మూసివున్న నిర్మాణం మరియు అన్ని వాతావరణ పరిస్థితుల్లోనూ ఉపయోగించవచ్చు. వాల్వ్ ఓపెనింగ్ మరియు క్లోజింగ్ పొజిషన్‌ను చూపించడానికి వాల్వ్‌లో స్థాన సూచికను అమర్చారు. టాప్ లోడింగ్ రకం నిర్వహణ సమయంలో సమయం మరియు ఖర్చును ఆదా చేస్తుంది.

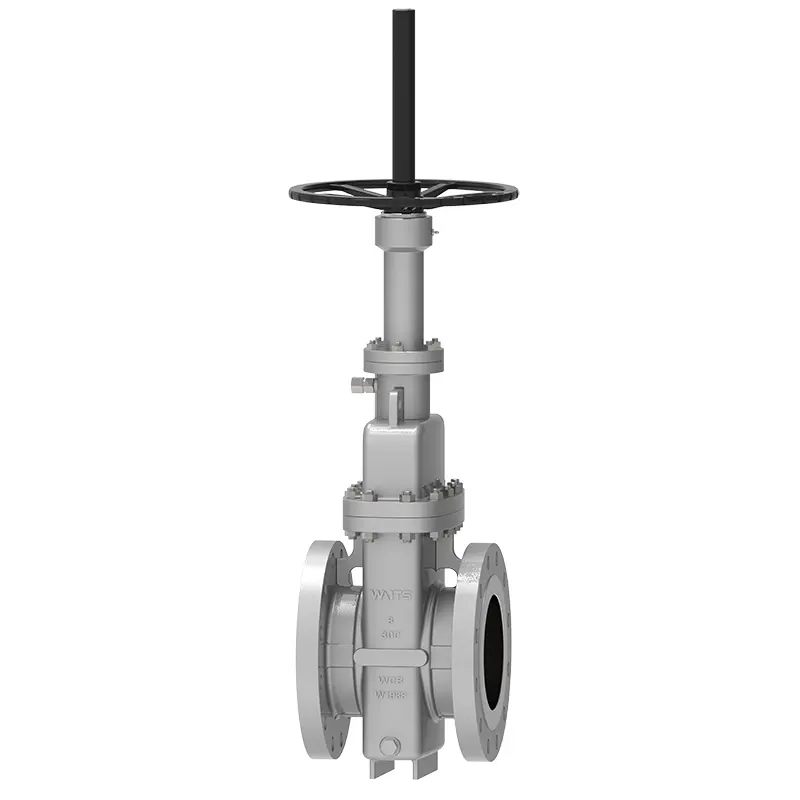

Single Disc Flat Gate Valve
