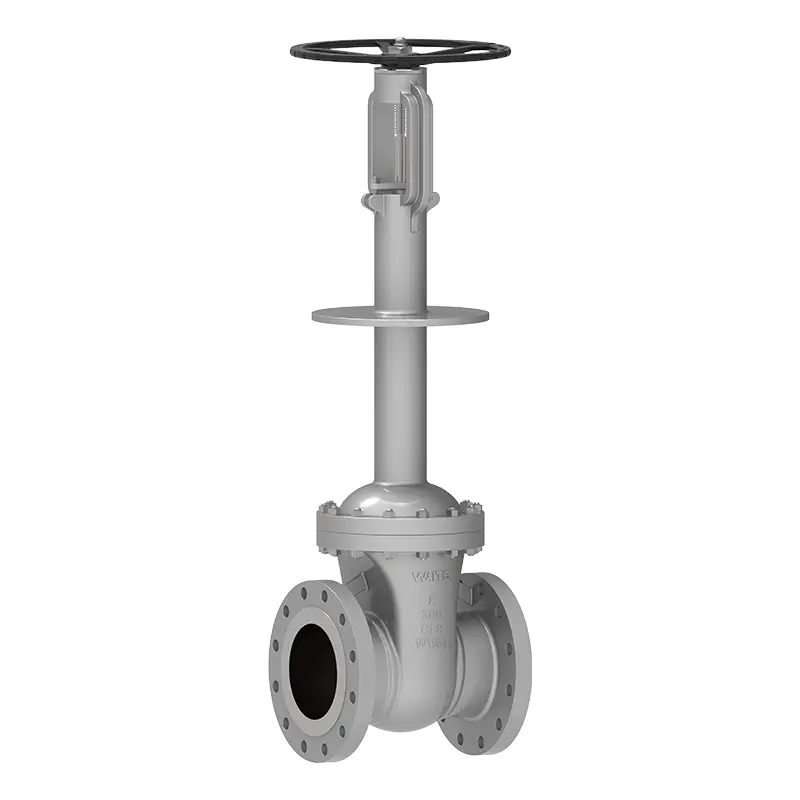

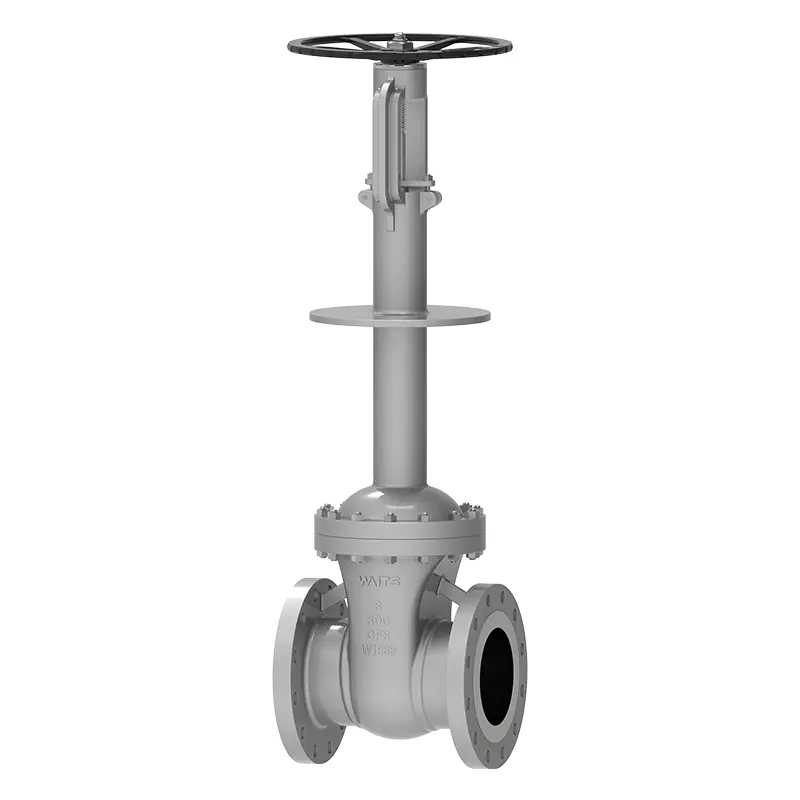

క్రయోజెనిక్ గేట్ వాల్వ్

వెయిట్స్ ఒక పెద్ద వాల్వ్ ఇంటిగ్రేషన్ సరఫరాదారు, క్రయోజెనిక్ గేట్ వాల్వ్ మా ఉత్పత్తులలో ఒకటి. మాకు మా స్వంత ఉత్పత్తి స్థావరం ఉంది మరియు ప్రపంచ ప్రధాన కార్యాలయం చైనాలోని వెన్‌జౌలో ఉంది. ఉత్పత్తుల ఉత్పత్తి పదార్థాలు జాగ్రత్తగా ఎంపిక చేయబడతాయి మరియు పోటీ ధరలను అందించగలవు. వారు సౌదీ అరేబియా, యునైటెడ్ అరబ్ ఎమిరేట్స్, కువైట్ మరియు ఉత్తర ప్రాంతంలో బాగా ఉపయోగించబడ్డారు మరియు సంక్లిష్టమైన పని పరిస్థితులను తట్టుకోగలరు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

క్రయోజెనిక్ గేట్ వాల్వ్ సాధారణంగా -40°C కంటే తక్కువ ఉష్ణోగ్రత వద్ద పనిచేస్తుంది మరియు ప్రధానంగా ఇథిలీన్, లిక్విఫైడ్ నేచురల్ గ్యాస్ ప్లాంట్లు, సహజ వాయువు LPG, LNG నిల్వ ట్యాంకులు, రిసీవింగ్ బేస్‌లు మరియు శాటిలైట్ స్టేషన్‌లు, ఎయిర్ సెపరేషన్ పరికరాలు, పెట్రోకెమికల్ టెయిల్ గ్యాస్ సెపరేషన్ పరికరాలు, ద్రవ ఆక్సిజన్, ద్రవ హైడ్రోజన్, ద్రవ నైట్రోజన్, ద్రవ ఆర్గాన్, కార్బన్ డయాక్సైడ్ క్రయోజెనిక్ నిల్వ ట్యాంకులు మరియు ట్యాంక్ ట్రక్కులు, ఒత్తిడి స్వింగ్ అధిశోషణం ఆక్సిజన్ ఉత్పత్తి పరికరాలు, మొదలైనవి.

అమలు ప్రమాణాలు

డిజైన్ ప్రమాణాలు	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
ఫ్లాంజ్ ప్రమాణాలు	ASME B16.10, ASME B16.25, ASME B16.5
కనెక్షన్ పద్ధతులు	RF, RTJ, BW
పరీక్ష మరియు అంగీకారం	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
నిర్మాణ పొడవు	ASME B16.10,
ఒత్తిడి మరియు ఉష్ణోగ్రత రేటింగ్‌లు	ASME B16.34,
అగ్నినిరోధక పరీక్ష	API607, API6FA
తక్కువ లీకేజీ ప్రమాణాలు	ISO 15848-1, API 622
వ్యతిరేక తుప్పు డిజైన్	NACE MR 0103, NACE MR 0175

అప్లికేషన్

పరిమాణం	NPS 2″ ~ NPS 24″ DN50~ DN600
ఒత్తిడి పరిధి	CL150~ CL1500 PN10~ PN250
ఉష్ణోగ్రత పరిధి	；-196°C ~ +150
అప్లికేషన్ పరిధి	ప్రధానంగా ఇథిలీన్, ద్రవీకృత సహజ వాయువు పరికరాలు, సహజ వాయువు LPG, LNG నిల్వ ట్యాంకులు, స్వీకరించే స్థావరాలు మరియు ఉపగ్రహ స్టేషన్లు, గాలి విభజన పరికరాలు, పెట్రోకెమికల్ టెయిల్ గ్యాస్ విభజన పరికరాలు, ద్రవ ఆక్సిజన్, ద్రవ హైడ్రోజన్, ద్రవ నైట్రోజన్, లిక్విడ్ ఆర్గాన్‌లో ఉపయోగిస్తారు.
డ్రైవ్ మోడ్	టర్బైన్, వాయు, విద్యుత్
వాల్వ్ బాడీ/వాల్వ్ కవర్	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
వాల్వ్ ప్లేట్/వాల్వ్ సీటు	F316/F304+HF
వాల్వ్ కాండం	F6A F304 F316 F51 F53 Monel K500
వాల్వ్ కాండం గింజ	రాగి మిశ్రమం
ప్యాకింగ్	ఫ్లెక్సిబుల్ గ్రాఫైట్, గ్రాఫైట్ ఆస్బెస్టాస్ ప్యాకింగ్, పాలిటెట్రాఫ్లోరోఎథిలిన్...

పనితీరు లక్షణాలు

1. మీడియంతో సంబంధం ఉన్న అన్ని క్రయోజెనిక్ గేట్ వాల్వ్ భాగాలు ఉష్ణోగ్రత మార్పుల వల్ల కలిగే విస్తరణ మరియు సంకోచాన్ని పూర్తిగా తట్టుకోగలవని నిర్ధారించడానికి పూర్తి చేయడానికి ముందు స్పెసిఫికేషన్ యొక్క అవసరాలకు అనుగుణంగా ఖచ్చితంగా క్రయోజెనిక్‌గా చికిత్స చేయబడతాయి మరియు వాల్వ్ సీటు యొక్క నిర్మాణం ఉష్ణోగ్రత మార్పుల కారణంగా శాశ్వతంగా వైకల్యం చెందకూడదు;
2. కూరటానికి పెట్టెను రక్షించగల పొడవాటి-మెడ వాల్వ్ కవర్ నిర్మాణం స్వీకరించబడింది;
3. గేట్ నిర్మాణం ఉష్ణోగ్రత మార్పుల ద్వారా ప్రభావితం కాదు మరియు స్థిరత్వం మరియు సీలింగ్‌ను నిర్వహించగలదు. ప్రత్యేకంగా, సాగే గేట్లు మరియు ఓపెన్ గేట్లు స్వీకరించబడ్డాయి;
4. ఎగువ సీలింగ్ సీటు అనేది ఒక కోబాల్ట్-క్రోమియం-టంగ్‌స్టన్ కార్బైడ్ క్లాడింగ్ నిర్మాణం, స్టెయిన్‌లెస్ స్టీల్ పదార్థాలు ఒకదానికొకటి కొరుకకుండా ఉంటాయి;
5. వాల్వ్ సీటు మరియు గేట్ సీలింగ్ ఉపరితల నిర్మాణం: కోబాల్ట్-క్రోమియం-టంగ్స్టన్ కార్బైడ్ క్లాడింగ్;
6. పీడన ఉపశమన రంధ్రం నిర్మాణం మధ్య కుహరంలో అసాధారణ ఒత్తిడి పెరుగుదలను నిరోధించవచ్చు. ఒత్తిడి ఉపశమన రంధ్రం యొక్క స్థానం వాల్వ్ నిర్మాణంపై ఆధారపడి ఉంటుంది. ఇది వాల్వ్ సీటుపై లేదా గేట్ ప్లేట్పై అమర్చబడి, వాల్వ్ ఇన్లెట్ ముగింపుకు కనెక్ట్ చేయబడుతుంది;
7. సీలింగ్ పనితీరును ప్రభావితం చేయకుండా వాల్వ్ తెరవడం మరియు మూసివేయడం సమయంలో ఉపరితల గీతలు నిరోధించడానికి వాల్వ్ కాండం ఉపరితలం నైట్రైడ్ మరియు గట్టిపడుతుంది;
8. అనుకూలీకరించిన ఎంపిక: వాల్వ్ ప్యాకింగ్ వద్ద లీకేజీ పర్యావరణ పరిరక్షణ అవసరాలకు అనుగుణంగా ఉందని నిర్ధారించుకోవడానికి వినియోగదారు అవసరాలకు అనుగుణంగా ప్యాకింగ్‌ను తక్కువ-లీకేజ్ ప్యాకింగ్‌గా ఎంచుకోవచ్చు. వినియోగదారు అవసరాలకు అనుగుణంగా వెల్డెడ్ స్లీవ్‌లను అందించవచ్చు. వినియోగదారు అవసరాలకు అనుగుణంగా ఇన్సులేషన్ ప్లేట్లు (డ్రిప్ ప్లేట్లు) అందించబడతాయి.
