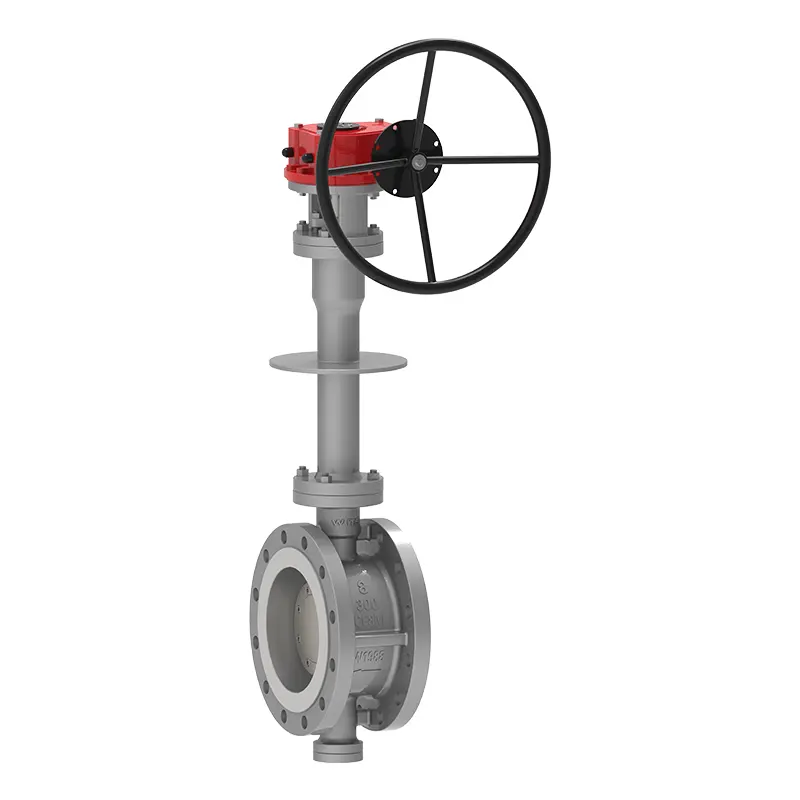

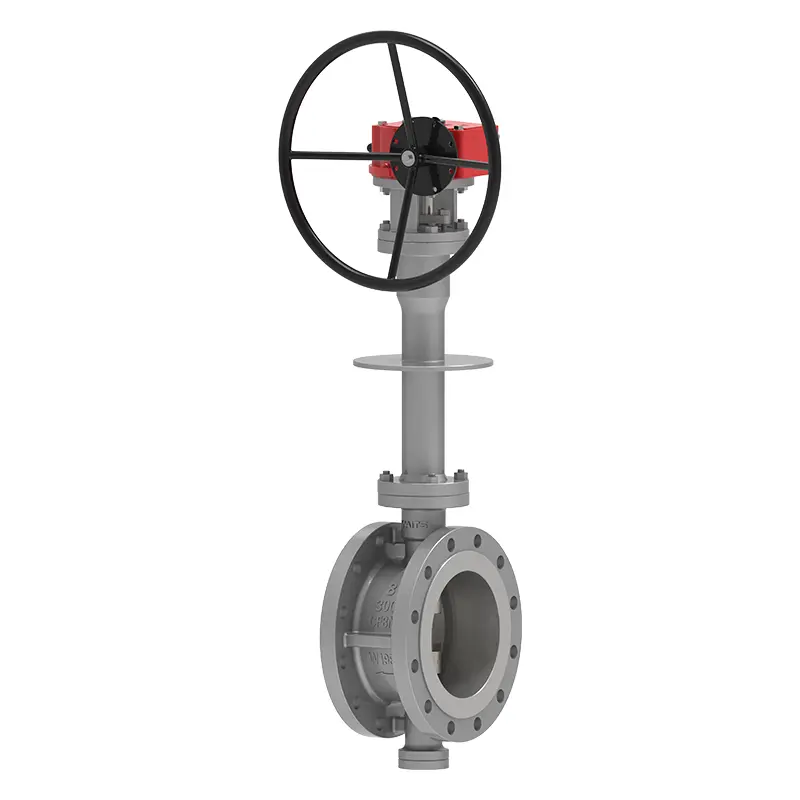

క్రయోజెనిక్ సైడ్ ఎంట్రీ బటర్‌ఫ్లై వాల్వ్

క్రయోజెనిక్ సైడ్ ఎంట్రీ సీతాకోకచిలుక వాల్వ్ అనేది వెయిట్స్ ద్వారా కొత్తగా అభివృద్ధి చేయబడిన దీర్ఘ-జీవిత, శక్తిని ఆదా చేసే సీతాకోకచిలుక వాల్వ్. ఇది వాల్వ్ బాడీ, సీతాకోకచిలుక ప్లేట్, సీలింగ్ రింగ్, ట్రాన్స్మిషన్ మెకానిజం మరియు ఇతర ప్రధాన భాగాలను కలిగి ఉంటుంది. దీని నిర్మాణం రెండు-డైమెన్షనల్ లేదా త్రిమితీయ అసాధారణ సూత్ర రూపకల్పనను అవలంబిస్తుంది మరియు సాగే సీల్ లేదా హార్డ్ మరియు సాఫ్ట్ మల్టీ-లెవల్ సీల్‌తో అనుకూలమైన కొత్త సాంకేతికతను వర్తింపజేస్తుంది, ఇది సీతాకోకచిలుక వాల్వ్ ఆపరేషన్‌లో ఉన్నప్పుడు టార్క్‌ను తగ్గిస్తుంది, మరింత శ్రమ మరియు శక్తిని ఆదా చేస్తుంది. ఇటువంటి రూపకల్పన మరియు ప్రక్రియ ఎంపిక మొత్తం తుప్పు నిరోధకత, అధిక ఉష్ణోగ్రత నిరోధకత మరియు సీతాకోకచిలుక వాల్వ్ యొక్క దుస్తులు నిరోధకతను కూడా నిర్ధారిస్తుంది.

అమలు ప్రమాణాలు

అప్లికేషన్

పనితీరు లక్షణాలు

1. క్రయోజెనిక్ సైడ్ ఎంట్రీ సీతాకోకచిలుక వాల్వ్ డబుల్ బెవెల్ మరియు చిన్న విపరీత రూపకల్పనను అవలంబిస్తుంది: టార్క్ ప్రముఖ దేశీయ స్థాయికి చేరుకుంటుంది (40%~60% సహచరులు), మరియు సరిపోలే విద్యుత్ మరియు వాయు ధరలు చాలా ప్రయోజనకరంగా ఉంటాయి;
2. వాల్వ్ సీటు మరియు సీలింగ్ రింగ్‌ను నిర్వహణ కంపార్ట్‌మెంట్ డిజైన్‌తో ఆన్‌లైన్‌లో భర్తీ చేయవచ్చు: వాల్వ్ సీటు మరియు సీలింగ్ రింగ్ వేరు చేయబడతాయి మరియు వాల్వ్ సులభంగా నిర్వహణ మరియు భర్తీ కోసం తనిఖీ పోర్ట్‌ను కలిగి ఉంటుంది.
3. వాల్వ్ ప్లేట్ మరియు వాల్వ్ స్టెమ్ యొక్క ఎగువ మరియు దిగువ డబుల్ కీలు అది తక్కువ ఉష్ణోగ్రతల వద్ద చిక్కుకుపోకుండా చూసుకోగలవు మరియు అదే సమయంలో API 609 యాంటీ-ఫ్లయింగ్ డిజైన్‌కు అనుగుణంగా ఉంటాయి;
4. వాల్వ్ టార్క్ చిన్నది: సీలింగ్ ఉపరితలం సున్నా దుస్తులకు దగ్గరగా ఉంటుంది, ఇది వాల్వ్ యొక్క సేవ జీవితాన్ని పొడిగిస్తుంది;
5. ఇది విస్తృత శ్రేణి అనువర్తనాలను కలిగి ఉంది మరియు LNG, ప్రొపైలిన్ మరియు ఇథిలీన్ వంటి అల్ట్రా-తక్కువ ఉష్ణోగ్రత పరికరాల కోసం ఉపయోగించవచ్చు;
6. మంచి సీలింగ్ పనితీరు: సాధారణ ఉష్ణోగ్రత వద్ద లీకేజీ API598, మరియు తక్కువ ఉష్ణోగ్రత వద్ద లీకేజీ BS6364లో 1/3. తక్కువ ఉష్ణోగ్రతల వద్ద BS6364 యొక్క సానుకూల మరియు రివర్స్ సీలింగ్ అవసరాలను తీర్చండి;
7. వాల్వ్ బాడీ మరియు వాల్వ్ సీటు వేరు వేరు భాగాలు: వాల్వ్ సీటు మరియు సీలింగ్ రింగ్ పని పరిస్థితులకు అనుగుణంగా వివిధ పదార్థాలతో తయారు చేయబడతాయి;
8. మూడు అసాధారణతలు: షాఫ్ట్ యొక్క మధ్య రేఖ సీలింగ్ ఉపరితలం యొక్క మధ్య రేఖ నుండి వైదొలగడం, షాఫ్ట్ యొక్క మధ్య రేఖ పైప్‌లైన్ యొక్క మధ్య రేఖ నుండి కొద్దిగా వైదొలగడం మరియు వాల్వ్ బాడీ సీలింగ్ ఉపరితలం (వాలుగా ఉన్న కోన్) మధ్య రేఖ ) పైప్లైన్ యొక్క మధ్య రేఖతో కోణీయ స్థానాన్ని ఏర్పరుస్తుంది;
