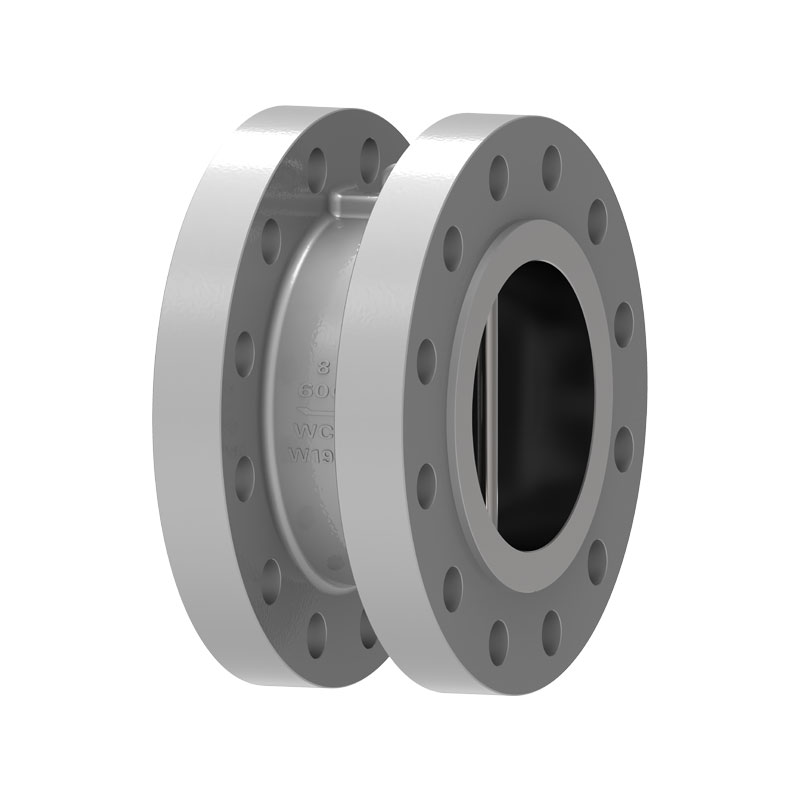

Dual Plate Check Valve
  • Dual Plate Check ValveDual Plate Check Valve

Dual Plate Check Valve

ప్రొఫెషనల్ వాల్వ్ తయారీదారుగా, విభిన్న కస్టమర్‌ల అవసరాలను మెరుగ్గా తీర్చడానికి వెయిట్స్ అనుకూలీకరించిన డ్యూయల్ ప్లేట్ చెక్ వాల్వ్‌ల ఉత్పత్తికి మద్దతు ఇస్తుంది. సీలింగ్ పరంగా, ఈ చెక్ వాల్వ్ రబ్బరు, PTFE మరియు బాడీ వంటి వివిధ రూపాల్లో ఉంటుంది. కస్టమర్ అవసరాలకు అనుగుణంగా అనుకూలీకరణ API/DIN/JIS వంటి విభిన్న ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

డ్యూయల్ ప్లేట్ చెక్ వాల్వ్ యొక్క సీతాకోకచిలుక ప్లేట్ రెండు సెమిసర్కిల్స్, మరియు స్ప్రింగ్-లోడెడ్ వాల్వ్ డిస్క్ సెంట్రల్ వర్టికల్ పిన్‌పై సస్పెండ్ చేయబడింది. వాల్వ్ తెరిచినప్పుడు, ద్రవం యొక్క మిశ్రమ శక్తి వాల్వ్ డిస్క్ సీలింగ్ ఉపరితలం మధ్యలో ఉంటుంది మరియు స్ప్రింగ్ సపోర్ట్ ఫోర్స్ యొక్క చర్య పాయింట్ వాల్వ్ డిస్క్ ఉపరితలం మధ్యలో ఉంటుంది, తద్వారా వాల్వ్ యొక్క మూలం డిస్క్ మొదట తెరుచుకుంటుంది, తద్వారా పాత సాంప్రదాయక వాల్వ్ యొక్క వాల్వ్ డిస్క్‌ను తెరిచినప్పుడు ఏర్పడే సీలింగ్ ఉపరితలం యొక్క ధరలను నివారించడం మరియు మన్నికను సమర్థవంతంగా మెరుగుపరుస్తుంది.
ప్రవాహం రేటు మందగించినప్పుడు, టోర్షన్ స్ప్రింగ్ రియాక్షన్ ఫోర్స్ చర్యలో, వాల్వ్ డిస్క్ క్రమంగా వాల్వ్ సీటుకు చేరుకుంటుంది మరియు డ్యూయల్ ప్లేట్ చెక్ వాల్వ్ నెమ్మదిగా ముగింపు దశలోకి ప్రవేశిస్తుంది. ద్రవం తిరిగి ప్రవహించినప్పుడు, వాల్వ్ డిస్క్ ఫోర్స్ మరియు టోర్షన్ స్ప్రింగ్ రియాక్షన్ ఫోర్స్ యొక్క మిశ్రమ చర్య తదనుగుణంగా వాల్వ్ డిస్క్ యొక్క మూసివేతను పెంచుతుంది, వేగంగా మూసివేసే దశలోకి ప్రవేశిస్తుంది. ఇది నీటి సుత్తి యొక్క ప్రభావాన్ని సమర్థవంతంగా తగ్గిస్తుంది మరియు నీటి సుత్తి యొక్క హానిని తగ్గిస్తుంది. మూసివేసేటప్పుడు, స్ప్రింగ్ ఫోర్స్ పాయింట్ యొక్క చర్య వాల్వ్ డిస్క్ యొక్క పైభాగాన్ని ముందుగా మూసివేయడానికి కారణమవుతుంది, వాల్వ్ డిస్క్ రూట్ కొరకకుండా చేస్తుంది.


Implementation Standards

డిజైన్ ప్రమాణాలు API594, API6D, ASME B16.34
ఫ్లాంజ్ ప్రమాణాలు ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Connection methods పొర రకం, ఫ్లాంజ్ రకం, లగ్ రకం,
Testing and acceptance API598, API 6D,
నిర్మాణ పొడవు API594, API6D, DIN3202
ఒత్తిడి మరియు ఉష్ణోగ్రత స్థాయిలు ASME B16.34, DIN2401
వ్యతిరేక తుప్పు డిజైన్ NACE MR 0103, NACE MR 0175.ISO15156


అప్లికేషన్

పరిమాణం NPS 2”~ NPS 60″ DN50 ~ DN1500
ఒత్తిడి పరిధి CL150 ~CL2500 PN10~ PN420
ఉష్ణోగ్రత పరిధి ;-196°C ~ +600°C
Application range నీరు, ఆవిరి నూనె, నైట్రిక్ ఆమ్లం, ఎసిటిక్ ఆమ్లం, బలమైన ఆక్సీకరణ మాధ్యమం మొదలైన వివిధ మాధ్యమాలకు ఇది అనుకూలంగా ఉంటుంది.
వాల్వ్ బాడీ ఫోర్జింగ్‌లు:A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, మోనెల్,
కాస్టింగ్‌లు:A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valve plate ఫోర్జింగ్‌లు:A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, మోనెల్,
కాస్టింగ్‌లు:A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
వాల్వ్ సీటు బాడీ మెటీరియల్, 13CR, స్టెయిన్‌లెస్ స్టీల్ 304/316, మోనెల్, సిమెంట్ కార్బైడ్, మిశ్రమం 20, రాగి మిశ్రమం మొదలైనవి.
వాల్వ్ కాండం A182 F6a,17-4PH,F304 F316, F51, ...


పనితీరు లక్షణాలు

1. డ్యూయల్ ప్లేట్ చెక్ వాల్వ్ వాల్వ్ బాడీ, వాల్వ్ డిస్క్, వాల్వ్ షాఫ్ట్ మరియు స్ప్రింగ్ మొదలైన వాటితో కూడి ఉంటుంది. ఇది బిగింపు-రకం కనెక్షన్ మరియు కాంపాక్ట్ స్ట్రక్చర్‌ను స్వీకరిస్తుంది.
2. సీతాకోకచిలుక ప్లేట్ రెండు సెమిసర్కిల్స్, మరియు స్ప్రింగ్ బలవంతంగా రీసెట్ కోసం ఉపయోగించబడుతుంది. సీలింగ్ ఉపరితలం దుస్తులు-నిరోధక పదార్థంతో వెల్డింగ్ చేయబడుతుంది లేదా రబ్బరుతో కప్పబడి ఉంటుంది. ఇది విస్తృత శ్రేణి ఉపయోగం మరియు నమ్మదగిన సీలింగ్ కలిగి ఉంది.
3. వాల్వ్ డిస్క్ యొక్క క్లోజింగ్ స్ట్రోక్ చిన్నది, మరియు ఇది స్ప్రింగ్-లోడెడ్, వేగవంతమైన మూసివేత వేగంతో ఉంటుంది, ఇది నీటి సుత్తి దృగ్విషయాన్ని తగ్గిస్తుంది.
4. ఇది పరిమిత సంస్థాపన స్థలంతో సందర్భాలలో అనుకూలంగా ఉంటుంది మరియు క్షితిజ సమాంతర లేదా నిలువు పైప్‌లైన్‌ల కోసం ఉపయోగించవచ్చు.
5. It can be applied to various media such as water, steam oil, nitric acid, acetic acid, strong oxidizing medium, etc.

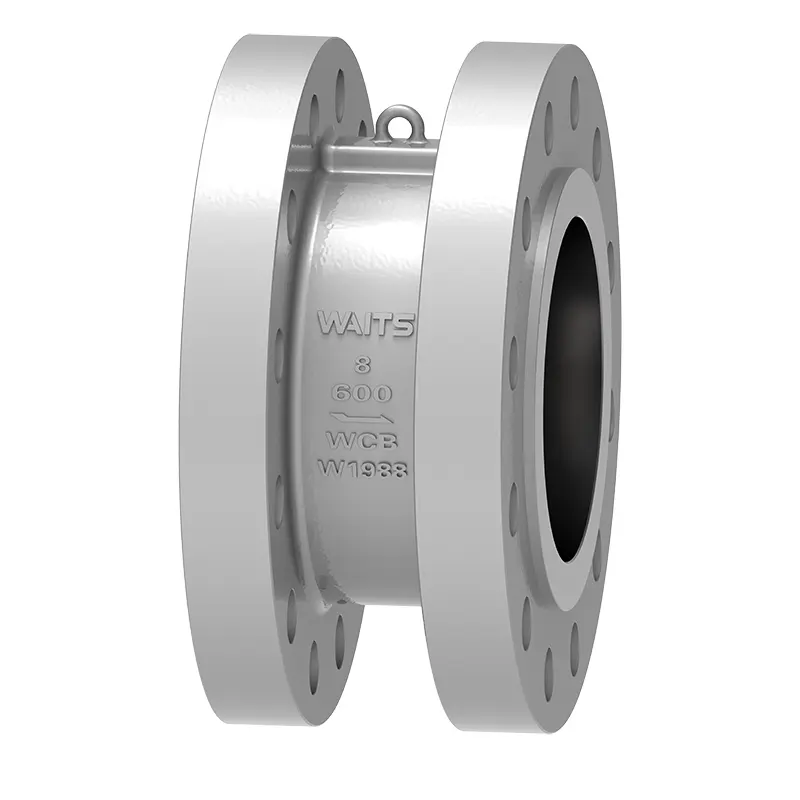

Dual Plate Check Valve
