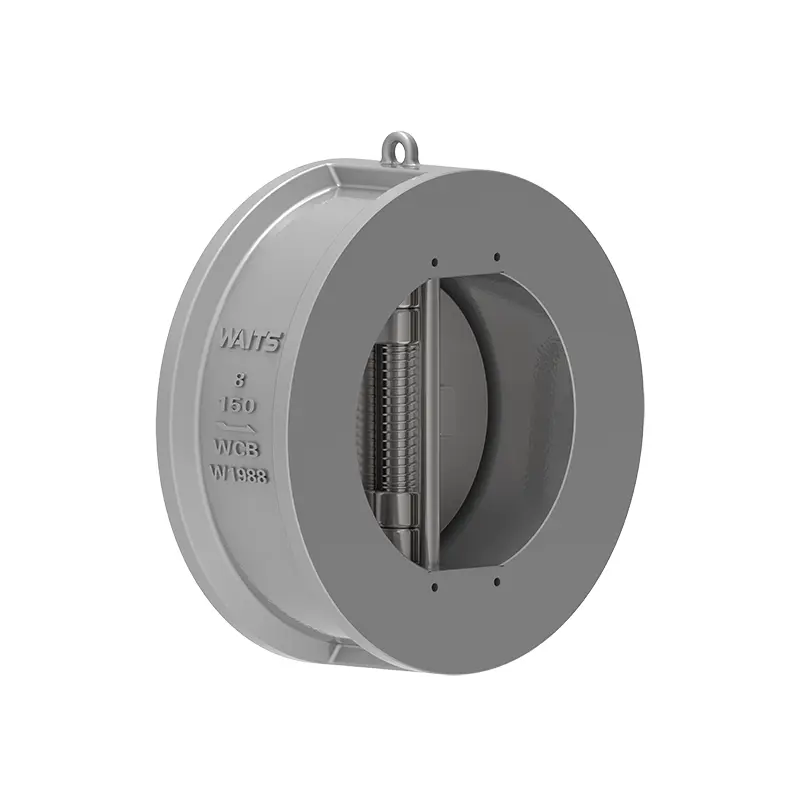

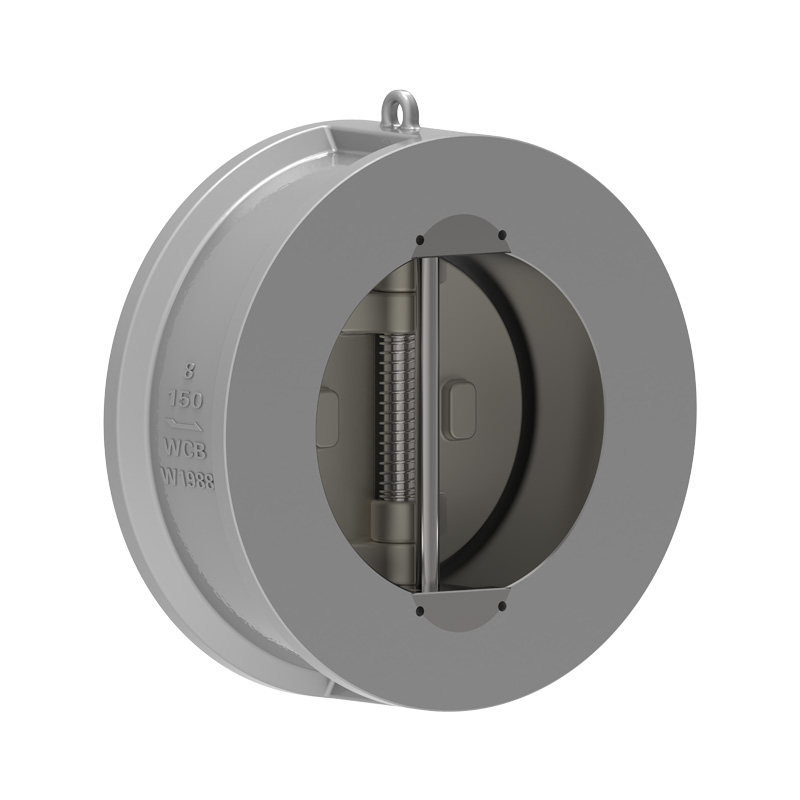

Soft Seal Dual Plate Check Valve
  • Soft Seal Dual Plate Check ValveSoft Seal Dual Plate Check Valve

Soft Seal Dual Plate Check Valve

వెయిట్స్ తయారు చేసిన సాఫ్ట్ సీల్ డ్యూయల్ ప్లేట్ చెక్ వాల్వ్‌ని ఎంచుకోవడానికి మీరు నిశ్చింతగా ఉండవచ్చు. పూర్తి ఉత్పత్తి లైన్‌తో వాల్వ్ సరఫరాదారుగా, మా ఉత్పత్తులు అత్యంత అనుకూలీకరించదగినవి. సీలింగ్ పరంగా, మేము NBR, EPDM, Hypalon, FKM మొదలైన అనేక రకాల సీలింగ్ ఫారమ్‌లను కలిగి ఉండవచ్చు, వీటిని మీ అవసరాలకు అనుగుణంగా అనుకూలీకరించవచ్చు మరియు API/DIN/JIS వంటి విభిన్న ప్రమాణాలకు అనుగుణంగా ఉండవచ్చు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

మృదువైన సీల్ డ్యూయల్ ప్లేట్ చెక్ వాల్వ్ యొక్క సీతాకోకచిలుక ప్లేట్ రెండు సెమిసర్కిల్స్, స్ప్రింగ్-లోడెడ్ డిస్క్ సెంట్రల్ నిలువు పిన్‌పై సస్పెండ్ చేయబడింది.
వాల్వ్ తెరిచినప్పుడు, ద్రవం యొక్క మిశ్రమ శక్తి డిస్క్ సీలింగ్ ఉపరితలం మధ్యలో ఉంటుంది మరియు ప్రతిచర్యగా పనిచేసే స్ప్రింగ్ సపోర్ట్ ఫోర్స్ యొక్క చర్య పాయింట్ డిస్క్ ఉపరితలం మధ్యలో ఉంటుంది, తద్వారా డిస్క్ యొక్క రూట్ మొదట తెరవబడుతుంది. ఇది పాత సాంప్రదాయిక వాల్వ్‌లో డిస్క్‌ను తెరిచినప్పుడు సంభవించే సీలింగ్ ఉపరితలం యొక్క దుస్తులను నివారిస్తుంది మరియు వాల్వ్ సీల్ యొక్క మన్నికను పెంచుతుంది.
ప్రవాహం రేటు మందగించినప్పుడు, టోర్షన్ స్ప్రింగ్ రియాక్షన్ ఫోర్స్ యొక్క చర్యలో, డిస్క్ క్రమంగా వాల్వ్ సీటుకు చేరుకుంటుంది మరియు వాల్వ్ యొక్క నెమ్మదిగా మూసివేసే దశలోకి ప్రవేశిస్తుంది. ద్రవం తిరిగి ప్రవహించినప్పుడు, డిస్క్‌పై దాని శక్తి మరియు టోర్షన్ స్ప్రింగ్ రియాక్షన్ ఫోర్స్ కలిసి పని చేస్తాయి మరియు డిస్క్ యొక్క మూసివేత తదనుగుణంగా పెరుగుతుంది, వేగంగా ముగింపు దశలోకి ప్రవేశిస్తుంది. ఈ డిజైన్ యొక్క ఉద్దేశ్యం నీటి సుత్తి దృగ్విషయాన్ని తగ్గించడం, నీటి సుత్తి యొక్క హానిని తగ్గించడం మరియు సేవా జీవితాన్ని మెరుగ్గా పొడిగించడం. మూసివేసేటప్పుడు, స్ప్రింగ్ ఫోర్స్ పాయింట్ డిస్క్ యొక్క పైభాగాన్ని ముందుగా మూసివేయడానికి కారణమవుతుంది, రూట్‌ను కొరకకుండా చేస్తుంది మరియు వాల్వ్ సీలింగ్ ఉపరితలం యొక్క మన్నికను మెరుగుపరుస్తుంది.


అమలు ప్రమాణాలు

డిజైన్ ప్రమాణాలు API594, API6D, ASME B16.34
ఫ్లాంజ్ ప్రమాణాలు ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
కనెక్షన్ పద్ధతులు పొర రకం, ఫ్లాంజ్ రకం, లగ్ రకం,
పరీక్ష మరియు అంగీకారం API598, API 6D,
నిర్మాణ పొడవు API594, API6D, DIN3202
ఒత్తిడి మరియు ఉష్ణోగ్రత స్థాయిలు ASME B16.34


అప్లికేషన్

Size NPS 2”~ NPS 60″ DN50 ~ DN1500
ఒత్తిడి పరిధి CL125 ~CL150 PN10~ PN16
ఉష్ణోగ్రత పరిధి ;-20-150
అప్లికేషన్ పరిధి నీరు, ఆవిరి నూనె, నైట్రిక్ ఆమ్లం, ఎసిటిక్ ఆమ్లం, బలమైన ఆక్సీకరణ మాధ్యమం మొదలైన వివిధ మాధ్యమాలకు ఇది అనుకూలంగా ఉంటుంది.
వాల్వ్ బాడీ DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,,,
వాల్వ్ ప్లేట్ కాస్టింగ్‌లు:A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Valve seat NBR,EPDM,FKM...
వాల్వ్ కాండం A182 F6a,17-4PH,F304 F316, F51, ...


పనితీరు లక్షణాలు

1. సాఫ్ట్ సీల్ డ్యూయల్ ప్లేట్ చెక్ వాల్వ్ యొక్క భాగాలు వాల్వ్ బాడీ, వాల్వ్ డిస్క్, వాల్వ్ షాఫ్ట్, స్ప్రింగ్ మరియు ఇతర భాగాలను కలిగి ఉంటాయి, ఇవి బిగింపు రకం ద్వారా అనుసంధానించబడి కాంపాక్ట్ నిర్మాణాన్ని కలిగి ఉంటాయి.
2. The butterfly plate of the valve is made of two semicircles and is forced to return by a spring. The sealing surface can be made of wear-resistant material surfacing on the body or lined with rubber. It has a wide range of uses and reliable sealing.
3. వాల్వ్ డిస్క్ ఒక చిన్న క్లోజింగ్ స్ట్రోక్‌ను కలిగి ఉంది మరియు స్ప్రింగ్-లోడెడ్, సున్నితమైన చర్య మరియు వేగవంతమైన మూసివేత వేగంతో ఉంటుంది, ఇది నీటి సుత్తిని గణనీయంగా తగ్గిస్తుంది.
4. సాఫ్ట్ సీల్ డ్యూయల్ ప్లేట్ చెక్ వాల్వ్ కాంపాక్ట్ స్ట్రక్చర్, చిన్న సైజు, లైట్ వెయిట్ మరియు సులభమైన ఇన్‌స్టాలేషన్‌ను కలిగి ఉన్నందున, ఇన్‌స్టాలేషన్ స్థలం పరిమితంగా ఉన్న సందర్భాల్లో ఇది ఉపయోగించడానికి అనుకూలంగా ఉంటుంది. ఇది క్షితిజ సమాంతర లేదా నిలువు పైపులలో ఉపయోగించవచ్చు.
5. నీరు, ఆవిరి నూనె, నైట్రిక్ ఆమ్లం, ఎసిటిక్ ఆమ్లం, బలమైన ఆక్సీకరణ మాధ్యమం మరియు ఇతర మాధ్యమాలకు వర్తిస్తుంది.

Soft Seal Dual Plate Check Valve
